Podłączenie domofonu - Jak czytać kolory kabli i uniknąć błędów?

Domofon w domu albo mieszkaniu jest małym elementem instalacji, ale po wymianie potrafi zepsuć cały efekt, jeśli przewody zostaną podłączone „na oko”. Kolory żył pomagają się zorientować, lecz w praktyce ważniejsze są funkcje zacisków, typ systemu i to, czy masz układ analogowy, czy cyfrowy. Poniżej pokazuję, jak czytać oznaczenia, jak nie pomylić przewodów i jak zamontować urządzenie tak, by działało pewnie oraz nie kłóciło się z aranżacją przedpokoju.

Dlaczego te same kolory potrafią oznaczać coś innego

W instalacjach domofonowych nie ma jednego uniwersalnego kodu kolorów. To jeden z tych tematów, które na pierwszy rzut oka wyglądają prosto, a potem szybko się komplikują, bo dwa podobne urządzenia mogą mieć zupełnie inny układ zacisków. Instrukcja Laskomex wyraźnie przypomina, że producenci stosują różne oznaczenia zacisków, więc sam kolor nie wystarcza do bezpiecznego podłączenia.

W praktyce dzielę takie instalacje na trzy grupy. W analogowych systemach 4+n i 5+n kolory bywają lokalnym zwyczajem instalatora albo efektem starej modernizacji, więc nie warto zakładać, że czerwony zawsze znaczy to samo. W wideodomofonach 4-żyłowych częściej trafia się logiczne przypisanie kolorów do funkcji, ale nadal trzeba sprawdzić konkretne złącza. W systemach cyfrowych 2-żyłowych najważniejsza jest polaryzacja i opis zacisków, a nie zestaw barw na izolacji.

Wniosek jest prosty: kolor może pomóc w orientacji, ale nie zastępuje schematu. Gdy już to przyjmiesz, dużo łatwiej przejść do właściwej identyfikacji przewodów.

Jak rozpoznać przewody przed odłączeniem starego unifonu

Najpewniejsza metoda to nie zgadywać, tylko odtworzyć stan sprzed demontażu. Ja zawsze zaczynam od dokumentacji własnej, bo to najtańsze zabezpieczenie przed pomyłką. Jeśli instalacja była już kiedyś naprawiana, kolory mogą być wymieszane, przedłużone albo zakończone inną żyłą niż oryginalnie.

1. Zrób zdjęcie całej puszki i zbliżenie zacisków, zanim cokolwiek odkręcisz.
2. Oznacz każdą żyłę kawałkiem taśmy i prostym opisem, na przykład 1, 2, 3, 4.
3. Spisz symbole z zacisków starego unifonu, a nie tylko kolory przewodów.
4. Ustal, czy masz system analogowy, czy cyfrowy, oraz ile żył faktycznie jest w użyciu.
5. Jeśli masz miernik, sprawdź ciągłość przewodów i upewnij się, że nie ma zwarcia między żyłami.
6. Nie wyjmuj wszystkich kabli naraz. Wymieniaj je pojedynczo, jeśli nie masz pewności co do układu.

W starszych blokach i domach jednorodzinnych zdarzają się też przewody dołożone później innym kolorem niż pierwotny. Dlatego najważniejsze pytanie brzmi nie „jaki to kolor?”, tylko „do czego ta żyła była naprawdę podłączona?”.

Jak czytać najczęściej spotykane oznaczenia żył

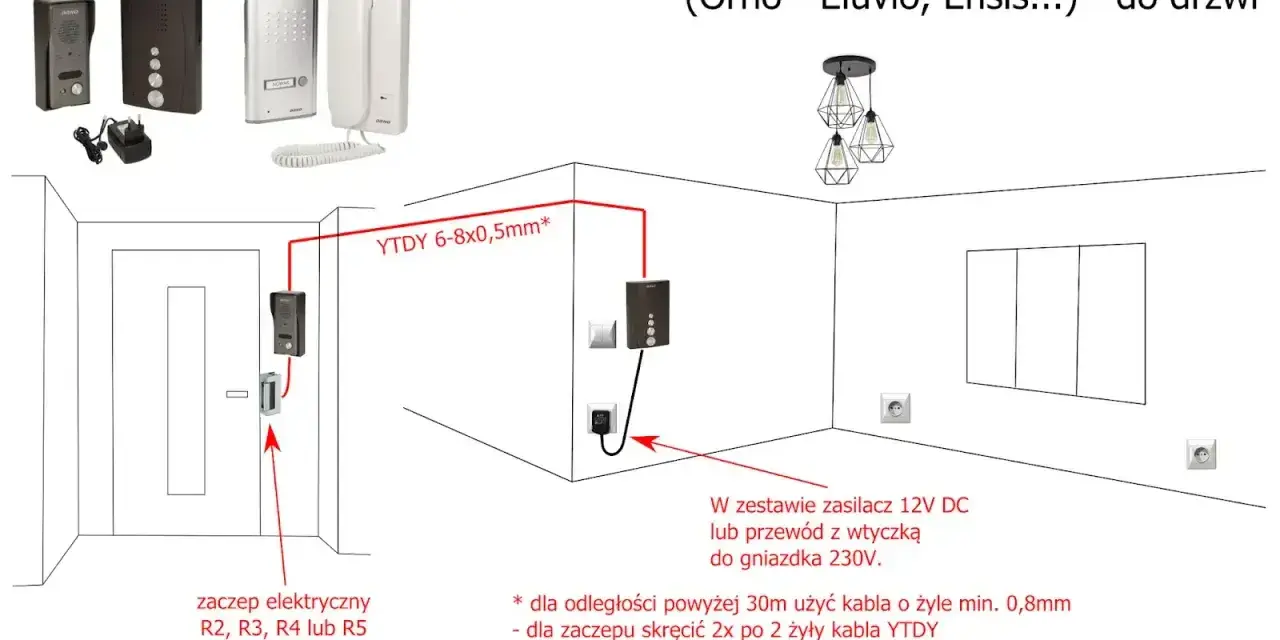

Tu właśnie zaczyna się praktyka. W jednym z popularnych schematów wideodomofonowych kolor żółty odpowiada za sygnał video, czarny za masę, czerwony za plus zasilania, a biały za audio. Taki układ dobrze pokazuje, że w nowoczesnych zestawach kolory potrafią być opisane bardzo precyzyjnie, ale tylko dla konkretnego modelu i konkretnego producenta.

Jeżeli Twój zestaw ma inne kolory, nie próbuj ich na siłę dopasowywać do tego wzoru. Ja traktuję takie zestawienie jak mapę orientacyjną: pomaga znaleźć właściwy kierunek, ale nie zastępuje dokumentacji urządzenia.

Jak podłączyć unifon krok po kroku bez zgadywania

Przy wymianie domofonu najwięcej problemów robi pośpiech. Połączenie trzeba robić metodycznie, bo jeden źle wpięty przewód może dać objaw, który wygląda jak awaria całego systemu. W praktyce zaczynam od tego, co najprostsze: sprawdzam typ instalacji, porównuję zaciski i dopiero potem przepinam żyły.

1. Odłącz zasilanie lub upewnij się, że nie pracujesz pod napięciem.
2. Odszukaj oznaczenia na starym unifonie i porównaj je z nowym modelem.
3. Przenoś przewody pojedynczo, nie hurtowo, żeby nie zgubić kolejności.
4. Zacznij od żyły masy, potem podłącz tor rozmowy, a na końcu elektrozaczep.
5. Po każdej zmianie zrób test dzwonienia, rozmowy i otwierania drzwi.
6. Dopiero na końcu zamknij obudowę i schowaj przewody tak, by nie były naprężone.

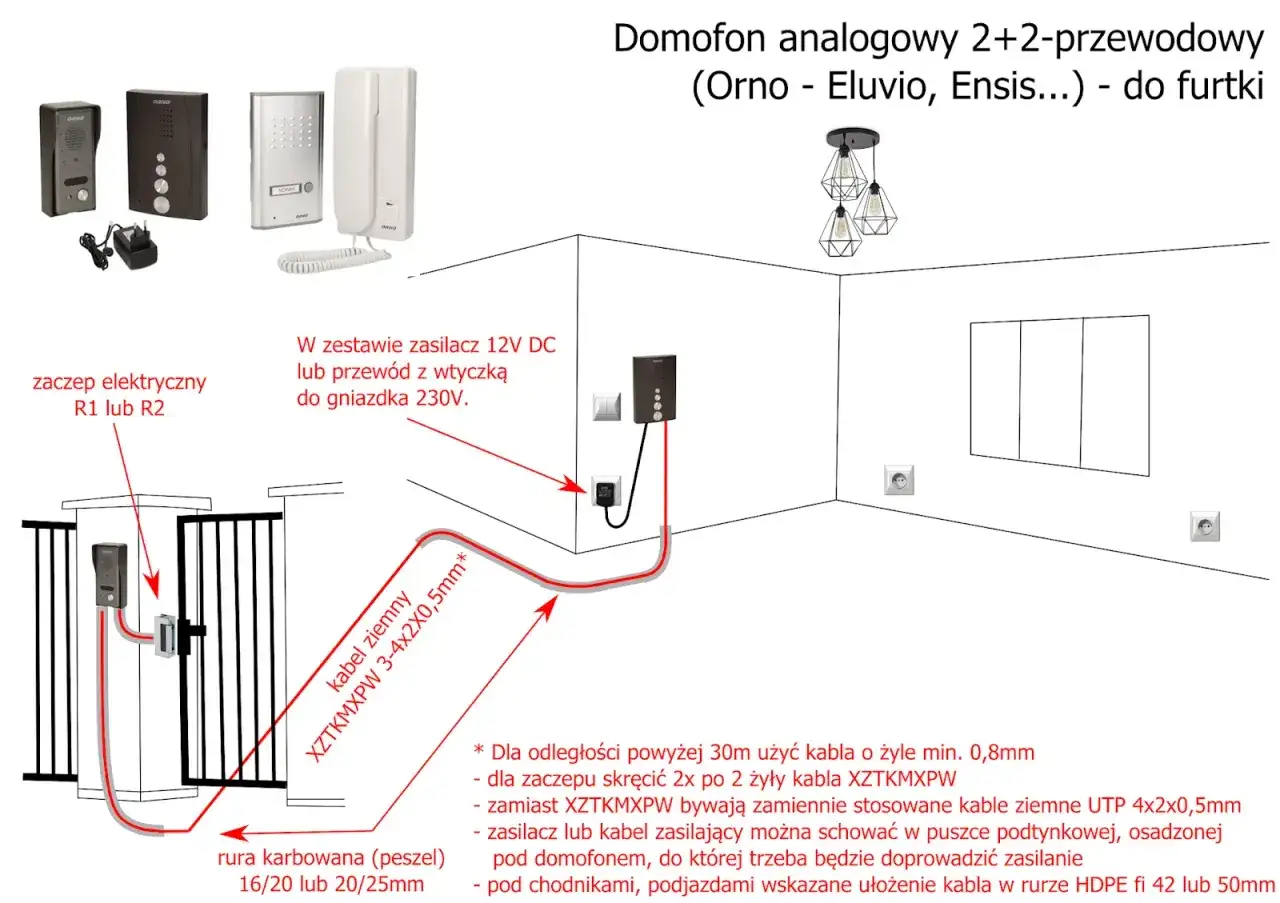

Warto też pamiętać o przekroju kabla. W praktyce spotyka się zalecenie minimum 0,5 mm² dla połączeń domofonowych, a przy dłuższej linii do elektrozaczepu, zwłaszcza powyżej około 70 m, sensownie jest zwiększyć przekrój do 1 mm². To nie jest detal z kategorii „może się przyda”, tylko rzecz, która realnie wpływa na siłę otwierania i stabilność działania.

Jeśli po podłączeniu dźwięk jest cichy, rozmowa przerywa albo zamek działa tylko czasami, nie wyciągam od razu wniosku, że winny jest cały unifon. Najpierw sprawdzam zacisk, dokręcenie żyły i zgodność z opisem funkcji, bo bardzo często problem siedzi właśnie tam.

Najczęstsze błędy, które psują rozmowę i otwieranie drzwi

Przy domofonach powtarza się kilka typowych pomyłek. Są banalne, ale właśnie dlatego tak często się zdarzają. Największy błąd to ślepa wiara w kolory. Jeśli ktoś wymienił fragment instalacji pięć lat temu, przewód czerwony nie musi już robić tego, co robił fabrycznie.

• Zamiana mikrofonu z głośnikiem, przez co słychać tylko jedną stronę rozmowy.
• Podłączenie przewodów wyłącznie według barw, bez sprawdzenia zacisków.
• Zostawienie postrzępionych końcówek pod śrubą, co daje chwilowy kontakt i późniejsze trzaski.
• Ignorowanie polaryzacji w systemach cyfrowych.
• Zbyt cienki przewód na odcinku do elektrozaczepu, szczególnie przy dłuższej trasie.
• Brak testu po każdej zmianie, przez co trzeba rozkręcać wszystko drugi raz.

Jeśli po montażu nie działa otwieranie drzwi, nie zaczynam od wymiany całego urządzenia. Najpierw sprawdzam obwód zaczepu, potem masę, a dopiero później sam unifon. Taka kolejność oszczędza najwięcej czasu, bo usuwa błędne tropy zanim staną się kosztowne.

Jak wkomponować domofon w przedpokój, żeby instalacja wyglądała dobrze

Domofon nie jest elementem dekoracyjnym, ale bardzo często ląduje na jednej z najbardziej widocznych ścian w domu. I właśnie dlatego warto spojrzeć na niego jak na część aranżacji, a nie tylko sprzęt techniczny. W nowym wnętrzu dobrze wygląda urządzenie, które nie walczy z listwami, włącznikami i ramkami, tylko porządkuje ścianę.

• Wybieram obudowę w kolorze zbliżonym do ściany, framugi albo osprzętu elektrycznego.
• Utrzymuję jeden pion i jedną oś z innymi elementami na ścianie, żeby nie robić wrażenia chaosu.
• Ukrywam przewód w puszce, peszlu albo krótkim kanale w kolorze ściany.
• Jeśli zasłaniam ślady po starym urządzeniu, wolę maskownicę niż improwizowane łatki.
• W małym korytarzu lepiej sprawdza się smukły model niż masywny panel przyciągający uwagę.
• Przy mocnym świetle matowa obudowa zwykle wygląda spokojniej niż wysoki połysk.

To są drobiazgi, ale w przedpokoju właśnie drobiazgi robią porządek wizualny. Dobrze poprowadzony domofon nie musi być widoczny na pierwszym planie, żeby działał dobrze i wyglądał profesjonalnie.

Zanim skręcisz obudowę, zostaw sobie jeden prosty zapis

Na koniec robię zawsze trzy rzeczy: zapisuję typ urządzenia, robię zdjęcie końcowego podłączenia i sprawdzam jeszcze raz dzwonienie, rozmowę oraz otwieranie drzwi. To zajmuje kilka minut, ale przy kolejnej wymianie albo awarii daje gotową odpowiedź na pytanie, co było gdzie podłączone.

• Zapisz model unifonu albo monitora.
• Zrób zdjęcie zacisków z bliska.
• Opisz, która żyła odpowiada za którą funkcję.
• Sprawdź, czy przewody nie są naprężone po zamknięciu obudowy.

Jeśli instalacja jest wspólna dla kilku mieszkań albo pracujesz na systemie cyfrowym, taki prosty zapis zwykle oszczędza najwięcej nerwów. Przy domofonie lepiej mieć jeden porządny trop niż pięć domysłów.
