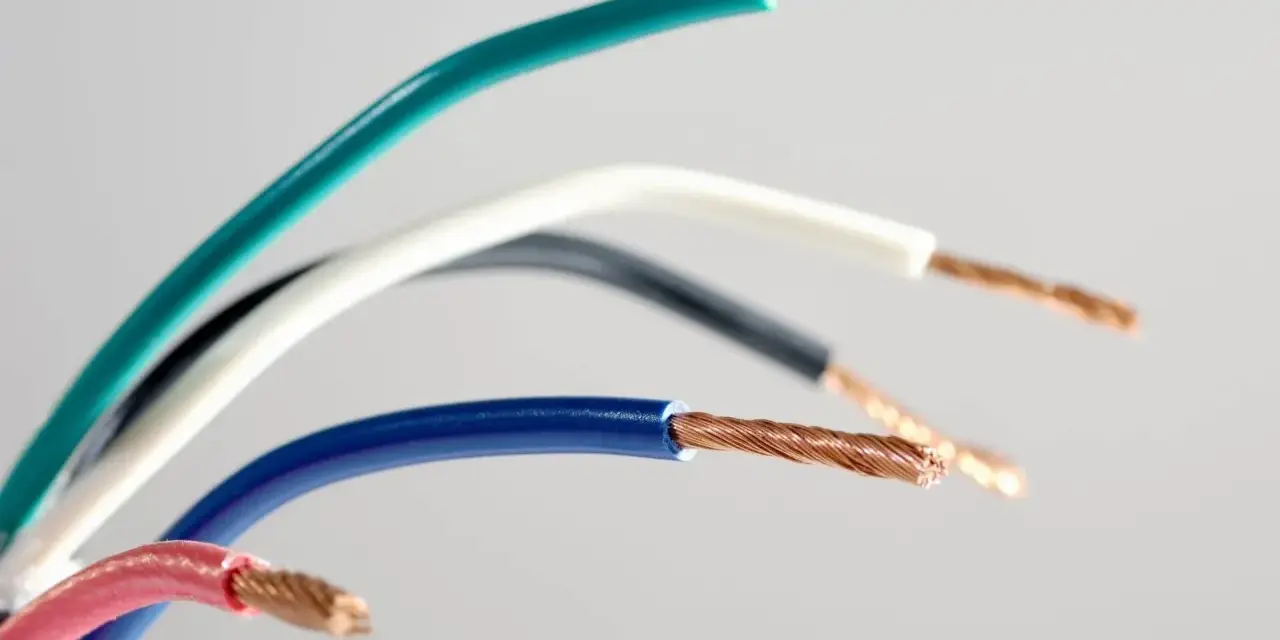

W instalacji elektrycznej kolor izolacji nie jest dekoracją, tylko kodem bezpieczeństwa. W praktyce kolory kabli w gniazdku mówią, która żyła odpowiada za fazę, która za przewód neutralny, a która za ochronę przed porażeniem. To ważne zarówno przy drobnej naprawie, jak i podczas remontu, gdy chcesz zamknąć ścianę, dobrać osprzęt i mieć pewność, że instalacja jest czytelna oraz zgodna ze standardem.
Najważniejsze zasady, które warto zapamiętać od razu
- Żółto-zielony to przewód ochronny PE i nie powinien pełnić innej funkcji.
- Niebieski oznacza przewód neutralny N, ale w starszej instalacji nie zakładaj tego bez sprawdzenia.
- Brązowy, czarny i szary najczęściej oznaczają żyłę fazową L.
- W starszych mieszkaniach może pojawić się PEN, czyli przewód łączący funkcję ochronną i neutralną.
- Kolor to wskazówka, nie jedyne źródło decyzji. Liczy się też pomiar i schemat instalacji.
- Przy aranżacji wnętrza osprzęt dobiera się estetycznie, ale sam kod kolorów przewodów pozostaje techniczny i ukryty w puszce.
Jak czytać kolory przewodów w domowym gnieździe
Ja patrzę na to tak: w mieszkaniu barwy żył mają pomagać elektrykowi albo osobie, która rozumie instalację, szybko rozpoznać funkcję przewodu. Według PKN normą odniesienia jest dziś PN-EN IEC 60445:2022-04, a w praktyce domowej najważniejsze pozostaje proste rozróżnienie między ochroną, neutralnym i fazą. Dobrze opisana instalacja oszczędza czas, ale przede wszystkim zmniejsza ryzyko pomyłki przy serwisie albo remoncie.
| Kolor izolacji | Oznaczenie | Rola w instalacji | Co z tego wynika |
|---|---|---|---|
| Żółto-zielony | PE | Przewód ochronny | Chroni przed porażeniem i nie powinien być używany jako przewód roboczy. |
| Niebieski | N | Przewód neutralny | Stanowi tor powrotny dla prądu i nie powinien być mylony z ochronnym. |
| Brązowy, czarny, szary | L | Przewód fazowy | To żyła, na której pojawia się napięcie zasilające. |
| Żółto-zielony z niebieskimi końcówkami | PEN | Przewód ochronno-neutralny | Spotykany w starszych układach, wymaga szczególnej ostrożności. |
W materiałach edukacyjnych ZPE standardowy układ dla domowej instalacji opisuje się właśnie w ten sposób: żółto-zielony jako ochronny, niebieski jako neutralny, a brązowy, czarny lub szary jako fazowy. To dobry punkt wyjścia, ale nie traktowałbym go jak automatycznej odpowiedzi w każdym mieszkaniu. Ten standard pomaga rozumieć instalację, jednak w starszych punktach elektrycznych trzeba jeszcze sprawdzić, co naprawdę kryje się za puszką. I to prowadzi nas do najczęstszych wyjątków.
Jak wygląda to w typowej polskiej instalacji
W typowym mieszkaniu mamy instalację jednofazową 230 V, a w samym gnieździe najczęściej pracują trzy żyły: L, N i PE. Kolor nie opisuje wyglądu gniazda ani jego ramki, tylko funkcję przewodu schowanego w ścianie. Dlatego przy nowoczesnym osprzęcie można wybrać biel, czerń, grafit czy metaliczne wykończenie, a zasady oznaczania przewodów pozostają takie same.
To ważne przy remoncie, bo często myli się dwie rzeczy: estetykę frontu i techniczny układ połączeń. Można mieć bardzo minimalistyczne gniazdo, ale jeśli w puszce przewody są źle opisane, to ładny osprzęt niczego nie naprawi. Ja zwykle przypominam jedno: ładne wykończenie zaczyna się od poprawnej instalacji, a nie odwrotnie.
W praktyce przy gnieździe liczą się trzy zasady. Po pierwsze, ochronny PE ma być jednoznacznie rozpoznawalny. Po drugie, niebieski przewód neutralny nie powinien być używany do innych funkcji. Po trzecie, przewód fazowy L może mieć kilka dopuszczalnych barw, więc nie ma sensu szukać jednego „magicznego” koloru. Gdy już to rozumiesz, łatwiej ocenić, czy punkt elektryczny pasuje do planu wnętrza i czy nie trzeba czegoś poprawić przed montażem ramek i włączników.
Dlaczego starsze mieszkania bywają zdradliwe
Najwięcej błędów widuję nie w nowych instalacjach, tylko w mieszkaniach, które były przerabiane etapami. Starsze przewody mogą mieć inne kolory niż dzisiejszy standard, a czasem ich barwa w ogóle nie mówi całej prawdy o funkcji. W takich miejscach kolor traktuję jako trop, nie jako wyrok.
PEN nie udaje neutralnego
Najbardziej zdradliwy jest przewód PEN, bo łączy funkcję ochronną i neutralną. Z zewnątrz może wyglądać podobnie do zwykłego przewodu, ale w instalacji oznacza zupełnie inną sytuację techniczną. Jeżeli w puszce widzisz układ, który sugeruje starszą metodę prowadzenia przewodów, nie zakładaj samodzielnie, że wszystko można rozdzielić „na oko”. To moment, w którym pomiar ma większą wartość niż kolor izolacji.
Przeczytaj również: Jak zamontować blat kuchenny pod oknem, aby uniknąć problemów?
Kolor z dawnych lat nie daje pełnej odpowiedzi
W starszych fragmentach instalacji można spotkać żyły czerwone, czarne albo szare jako fazowe, ale też układy mieszane po remontach. Często ktoś kiedyś wymieniał fragment przewodu, dołożył złączkę albo wymienił samo gniazdo bez uporządkowania reszty. Efekt jest prosty: z punktu widzenia użytkownika instalacja wygląda „normalnie”, a w środku już niekoniecznie. Gdy pojawia się taka mieszanka, łatwo o błędne założenie, że niebieski zawsze znaczy neutralny i że reszta też musi być zgodna z podręcznikiem.
Właśnie dlatego w starym budownictwie warto spojrzeć szerzej: na wiek instalacji, rodzaj przewodów i ślady wcześniejszych przeróbek. Jeśli coś budzi wątpliwości, lepiej przerwać pracę niż opierać się na samych barwach. To bezpieczniejsze i zwykle tańsze niż późniejsze poprawki po malowaniu ścian. Gdy instalacja jest już jasna, można spokojnie przejść do tego, jak przełożyć to na remont i estetykę wnętrza.
Co to zmienia podczas remontu i urządzania wnętrza
W aranżacji wnętrz temat elektryki zwykle wychodzi dopiero na końcu, a szkoda, bo to jeden z tych elementów, które później trudno poprawić bez bałaganu. Jeśli planujesz nową kuchnię, salon albo sypialnię, sens ma nie tylko wybór koloru ramek i rodzaju osprzętu. Równie ważne są: dostęp do puszek, miejsce na przewody, kolejność montażu i to, czy instalacja została opisana przed zamknięciem ścian.
Dobra praktyka jest prosta. Zanim zaszpachlujesz albo zakryjesz fragment instalacji, zrób zdjęcie przewodów, oznacz obwody i zostaw czytelny opis w rozdzielnicy lub przy puszce, jeśli pracę prowadzi elektryk. Przy nowoczesnym, minimalistycznym wnętrzu taki porządek ma znaczenie większe niż mogłoby się wydawać, bo ułatwia późniejszy serwis i wymianę osprzętu bez rozkuwania ścian.
- Dobierz osprzęt do instalacji - nie odwrotnie. Ładna ramka nie rozwiąże problemu źle opisanych przewodów.
- Zostaw zapas miejsca w puszce - zbyt ciasne ułożenie żył utrudnia montaż i późniejszy serwis.
- Sprawdź układ przed malowaniem - to najlepszy moment na poprawki, bo dostęp jest jeszcze prosty.
- Trzymaj się jednego stylu wykończenia - gniazda, włączniki i ramki mogą wspierać spójny projekt wnętrza, ale ich estetyka nie zmienia zasad kolorów przewodów.
Jeśli lubisz dopracowane wnętrza, to właśnie tutaj widać różnicę między przypadkowym montażem a świadomą aranżacją. Instalacja elektryczna staje się wtedy elementem porządku, a nie ukrytą przeszkodą. Gdy już zadbasz o stronę wizualną, zostaje jeszcze pytanie, czego nie robić, żeby nie zepsuć całej pracy jednym błędem.
Najczęstsze błędy przy interpretacji kolorów
Najczęstszy błąd jest banalny: ktoś widzi kolor i od razu przypisuje mu funkcję, bez sprawdzenia kontekstu. W praktyce prowadzi to do pomyłek, które są groźniejsze niż się wydają, bo instalacja może działać częściowo poprawnie, a mimo to być niebezpieczna. Ja zawsze powtarzam, że kolor pomaga rozpoznać przewód, ale nie zastępuje pomiaru.
- Mylenie N i PE - niebieski i żółto-zielony pełnią różne role, więc nie wolno ich zamieniać.
- Zgadywanie po starych barwach - czerwony albo czarny w dawnych instalacjach nie gwarantują współczesnego układu.
- Praca bez odłączenia zasilania - przed jakąkolwiek ingerencją trzeba wyłączyć obwód i potwierdzić brak napięcia.
- Używanie przewodu ochronnego jako „zapasowego” - to jedna z najgorszych praktyk, bo psuje funkcję bezpieczeństwa całego obwodu.
- Opieranie się tylko na testerze bez zrozumienia - prosty próbnik nie daje pełnego obrazu stanu instalacji.
Jeśli mam wskazać jedno narzędzie, które naprawdę pomaga, to będzie to tester dwubiegunowy, czyli miernik potwierdzający obecność napięcia w bardziej wiarygodny sposób niż popularne „śrubokręty z lampką”. Nie rozwiązuje on wszystkiego, ale pozwala szybciej odróżnić domysł od faktu. I właśnie taka różnica decyduje o tym, czy gniazdo można bezpiecznie zamknąć pod ramką, czy lepiej wezwać elektryka.
Co warto zapamiętać, zanim zamkniesz puszkę
Jeśli miałbym zostawić tylko jedną praktyczną myśl, brzmiałaby ona tak: w nowej instalacji żółto-zielony oznacza PE, niebieski oznacza N, a brązowy, czarny lub szary najczęściej oznaczają L. To wystarczy, by zrozumieć podstawy i sens kolorów, ale nie wystarczy w każdej starej puszce. Tam barwa przewodu bywa tylko początkiem diagnozy.
W dobrze urządzonym domu technika i estetyka powinny iść razem. Możesz wybrać stylowe gniazda, dopasować ramki do ściany i zachować spójność całego wnętrza, ale bezpieczeństwo instalacji musi zostać na pierwszym miejscu. Jeśli przewody nie są opisane jasno albo coś nie pasuje do standardu, lepiej zatrzymać pracę na chwilę niż później wracać do zamalowanej ściany. W praktyce to właśnie taki porządek daje najbardziej spokojny efekt końcowy.
