Przy grzejniku drabinkowym najważniejsze nie jest samo pytanie o stronę, tylko o typ przyłącza i układ zaworów. Najkrótsza odpowiedź na pytanie, z której strony zasilanie grzejnika drabinkowego, brzmi: to zależy od konkretnego modelu, a w wielu nowoczesnych drabinkach lewa i prawa strona są zamienne. Poniżej rozkładam to na prosty schemat: co sprawdzić przed zakupem, jak czytać oznaczenia na zaworach i gdzie najłatwiej popełnić błąd.
W większości drabinek liczy się typ podłączenia, a nie sama prawa lub lewa strona
- W wielu modelach z dolnym przyłączem zasilanie i powrót można zamieniać miejscami, ale tylko wtedy, gdy producent to dopuszcza.
- Przy podłączeniu bocznym znaczenie strony jest już wyraźne, bo instalacja musi pasować do konkretnej wersji grzejnika.
- W zestawach zaworowych do drabinek ważne są oznaczenia „lewy” i „prawy”, ale ich sens wynika z rysunku technicznego, nie z samej nazwy.
- Najczęściej spotykany rozstaw przyłączy w nowoczesnych modelach to 50 mm, zwykle z gwintem 1/2".

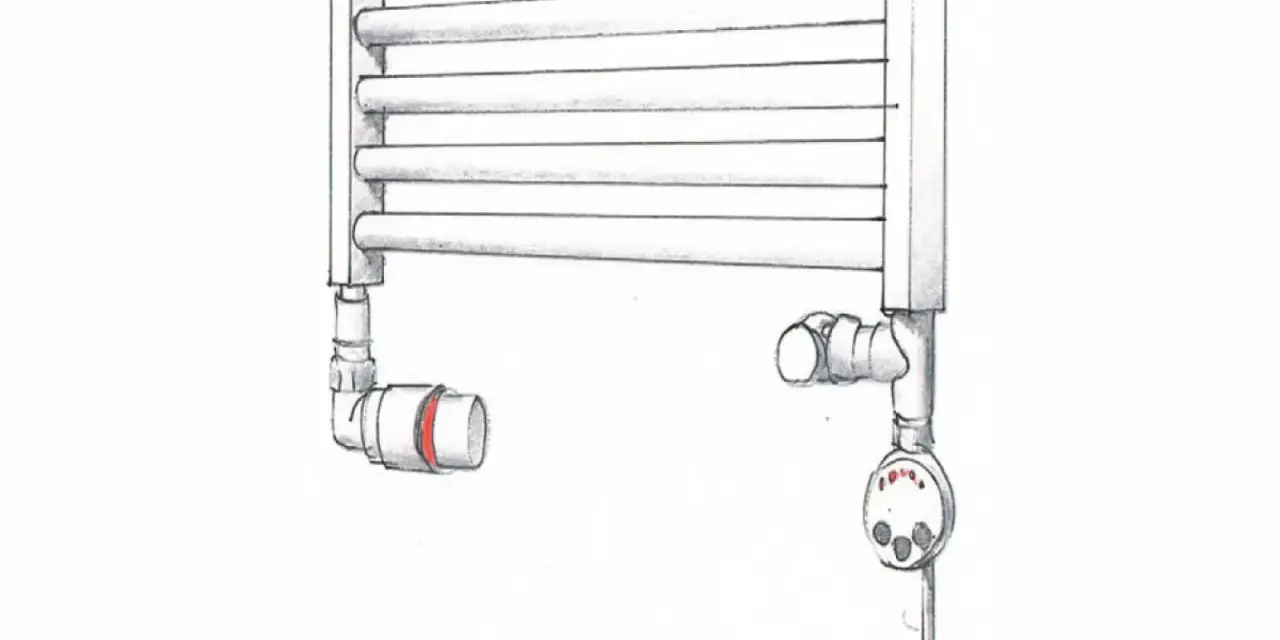

- Jeśli planujesz grzałkę elektryczną lub wersję mieszaną, sprawdź to od razu na etapie wyboru modelu, a nie po montażu.
Kiedy prawa i lewa strona naprawdę mają znaczenie
Ja patrzę na ten temat bardzo praktycznie: strona ma znaczenie dopiero wtedy, gdy wynika z konkretnego przyłącza albo zestawu zaworowego. Jeśli drabinka ma dolne podłączenie i producent przewidział wersję odwracalną, układ lewy-prawy zwykle nie jest problemem. Jeśli jednak model jest boczny albo ma dedykowany komplet zaworów, wybór strony przestaje być umowny i trzeba go dopasować do instalacji w ścianie lub podłodze.
W kartach technicznych wielu modeli widać to bardzo wyraźnie: część grzejników jest odwracalna góra-dół, a część dostępna w wersji prawej i lewej tylko po to, żeby bez kucia dopasować ją do istniejących rur. To ważne, bo w łazience liczy się nie tylko sama wydajność cieplna, ale też czysta linia prowadzenia instalacji i wygoda użytkowania ręczników. Zamiast zgadywać, lepiej od razu ustalić, czy masz do czynienia z modelem symetrycznym, czy z wersją o konkretnym kierunku podłączenia.
Jeżeli po przeczytaniu tej sekcji nadal masz wątpliwości, następny krok jest prosty: trzeba rozpoznać typ przyłącza, bo to on decyduje o tym, jak czytać stronę montażu.
Jak rozpoznać typ przyłącza przed zakupem
Największy błąd popełnia się wtedy, gdy patrzy się wyłącznie na wygląd drabinki, a pomija się detale techniczne. A to właśnie one mówią, czy instalacja będzie prosta, czy skończy się przeróbką rur. Ja przed zakupem sprawdzam przede wszystkim rozstaw przyłączy, średnicę gwintów i to, czy model ma podłączenie środkowe, boczne, czy dolne.
| Wariant przyłącza | Co oznacza w praktyce | Czy strona ma znaczenie | Kiedy to się przydaje |
|---|---|---|---|
| Dolne przyłącze 50 mm | Dwa króćce znajdują się blisko siebie w dolnej części grzejnika | Zwykle niewielkie, jeśli zestaw jest odwracalny | Nowe łazienki, ukryte rury, estetyczny montaż |
| Boczne podłączenie prawe lub lewe | Rury wchodzą z boku i trzeba wybrać konkretną wersję | Tak, ma duże znaczenie | Wymiana starego grzejnika bez przebudowy instalacji |
| Podłączenie środkowe dolne | Przyłącza są ustawione na osi grzejnika | Najczęściej małe, ale trzeba sprawdzić rysunek producenta | Gdy liczy się symetria i czysta zabudowa rur |
| Model z grzałką elektryczną lub mieszany | Grzejnik może pracować także poza sezonem grzewczym | Zależy od konkretnego układu i miejsca wyprowadzenia przewodu | Łazienka używana cały rok, szybkie dosuszanie ręczników |
W praktyce najwięcej mówi opis typu „2 x 1/2"”, „rozstaw 50 mm” albo „wersja prawa/lewa”. To nie są ozdobne dopiski, tylko informacja, czy instalacja będzie pasować bez kombinowania. W wielu modelach drabinkowych spotyka się też dwa dolne oraz dwa górne otwory, co pozwala uzyskać wersję lewą albo prawą przez obrót grzejnika. Taki detal naprawdę ułatwia życie przy remoncie, bo nie zmusza do przesuwania rur o kilka centymetrów w ostatniej chwili.
Kiedy już znasz typ podłączenia, trzeba jeszcze poprawnie odczytać stronę w zestawie zaworowym, bo tu najłatwiej o nieporozumienie.
Jak czytać lewą i prawą stronę w zestawach zaworowych
To jest miejsce, w którym wiele osób myli zasady z różnych typów grzejników. W drabinkach łazienkowych lewa i prawa strona nie zawsze oznaczają to samo co w zwykłym grzejniku pokojowym. W zestawach do drabinek bardzo często liczy się strona termostatu i powrotu, a nie sam front grzejnika. Dlatego oznaczenie „lewy” albo „prawy” trzeba czytać razem z rysunkiem technicznym, a nie na pamięć.
W dokumentacji zestawów do grzejników łazienkowych z dolnym podłączeniem 50 mm producenci przewidują swobodny wybór montażu po lewej albo po prawej stronie, ale jednocześnie wymagają, żeby powrót pozostał po stronie termostatu. To dobre rozwiązanie, bo pozwala dopasować armaturę do układu rur i zachować schludny wygląd, bez krzyżowania przewodów i bez przypadkowego obracania całego układu.
Ja zwracam uwagę na trzy elementy:
- zawór termostatyczny - reguluje przepływ i pozwala sterować temperaturą w łazience,
- zawór odcinający - umożliwia serwis lub demontaż grzejnika bez wyłączania całej instalacji,
- strona termostatu - decyduje o tym, czy komplet będzie zgodny z układem zasilania i powrotu.
Jeśli widzisz opis „lewy” albo „prawy”, nie traktuj go jak dekoracyjnej etykiety. To informacja o geometrii montażu. A skoro układ zaworów może wprowadzać w błąd, warto od razu przejść do błędów, które najczęściej psują cały montaż.
Najczęstsze błędy, które wychodzą dopiero po zalaniu instalacji
Najwięcej problemów nie wynika z samego grzejnika, tylko z pośpiechu. Kilka minut błędnej decyzji potrafi później kosztować dużo więcej niż sam element grzewczy. Z mojego punktu widzenia najczęściej powtarzają się cztery pomyłki:
- kupno samej drabinki bez kompletu zaworów, przez co po rozpakowaniu okazuje się, że armatura nie pasuje do układu rur,
- mylenie strony od frontu ze stroną instalacji, zwłaszcza gdy grzejnik ma obrotową lub symetryczną konstrukcję,
- założenie, że każdy model można podłączyć identycznie, mimo że część ma wersję tylko prawą albo tylko lewą,
- pominięcie próby „na sucho”, czyli przymierzenia grzejnika i zaworów przed finalnym montażem.
Do tego dochodzi jeszcze jeden drobiazg, który potrafi zirytować po tygodniu używania: brak miejsca na wygodne suszenie ręczników. Jeśli głowica albo zawór wystaje w niewłaściwą stronę, grzejnik traci część praktyczności i wygląda ciężej, niż powinien. Dlatego przy montażu nie patrzę wyłącznie na schemat hydrauliczny, ale też na to, jak całość będzie się zachowywać w codziennym użytkowaniu.
Skoro błędy są już jasne, pozostaje prosta lista kontrolna, którą warto przejść przed złożeniem zamówienia.
Co sprawdzam w karcie technicznej i w komplecie zaworów
Ja przed zakupem zamykam temat w pięciu krokach. To zajmuje kilka minut, a oszczędza później bardzo dużo nerwów.
- Typ przyłącza - dolne, środkowe, boczne, a jeśli dolne, to czy jest to rozstaw 50 mm.
- Średnicę gwintów - najczęściej spotkasz 1/2", ale nie zakładam tego z automatu.
- Możliwość odwrócenia grzejnika - szczególnie ważna, gdy rury wychodzą z nietypowej strony.
- Rodzaj zaworu - prosty, kątowy, termostatyczny lub odcinający, zależnie od prowadzenia rur.
- Opcję grzałki elektrycznej - warto ją uwzględnić od razu, jeśli łazienka ma działać także poza sezonem grzewczym.
Przy okazji sprawdzam też, czy grzejnik i armatura nie będą ze sobą wizualnie walczyć. Czarny mat, chrom czy biel potrafią zupełnie inaczej zagrać z tłem ściany, fugą i ceramiką. W łazience taki detal nie jest luksusem, tylko elementem porządku, który od razu widać po wejściu do wnętrza.
Jeżeli cokolwiek z tej listy nie zgadza się z projektem, wolę zmienić komplet przed montażem niż później ratować się przeróbkami w gotowej łazience.
Jak dopiąć montaż, żeby drabinka działała i wyglądała dobrze
Przy grzejniku drabinkowym technika i estetyka naprawdę idą razem. Dobrze dobrana strona przyłącza pozwala ukryć rury, uprościć prowadzenie instalacji i zostawić więcej swobody przy układaniu ręczników. Z kolei źle dobrany komplet zaworów potrafi zepsuć nawet bardzo dopracowaną aranżację, bo przyciąga wzrok tam, gdzie powinno być po prostu czysto i lekko.
Jeśli mam podać jedną zasadę, której trzymam się zawsze, brzmi ona tak: najpierw dopasuj typ podłączenia, potem wybierz prawą albo lewą wersję zestawu, a dopiero na końcu myśl o kolorze i formie drabinki. To podejście jest nudne tylko z pozoru. W praktyce właśnie ono daje najspokojniejszy montaż, najmniej poprawek i najbardziej uporządkowany efekt w łazience.
