Podłączenie żyrandola na 3 przewody - Instrukcja i schemat L, N, PE

Dobry żyrandol potrafi odmienić salon, jadalnię albo sypialnię, ale sam montaż często zatrzymuje się na trzech przewodach wystających z sufitu. W praktyce chodzi nie tylko o to, żeby lampa świeciła, lecz także o poprawne rozpoznanie żył, bezpieczne odłączenie zasilania i dopasowanie oprawy do instalacji 230 V. Poniżej rozpisuję to krok po kroku, bez zbędnej teorii, za to z naciskiem na błędy, których lepiej nie popełniać.

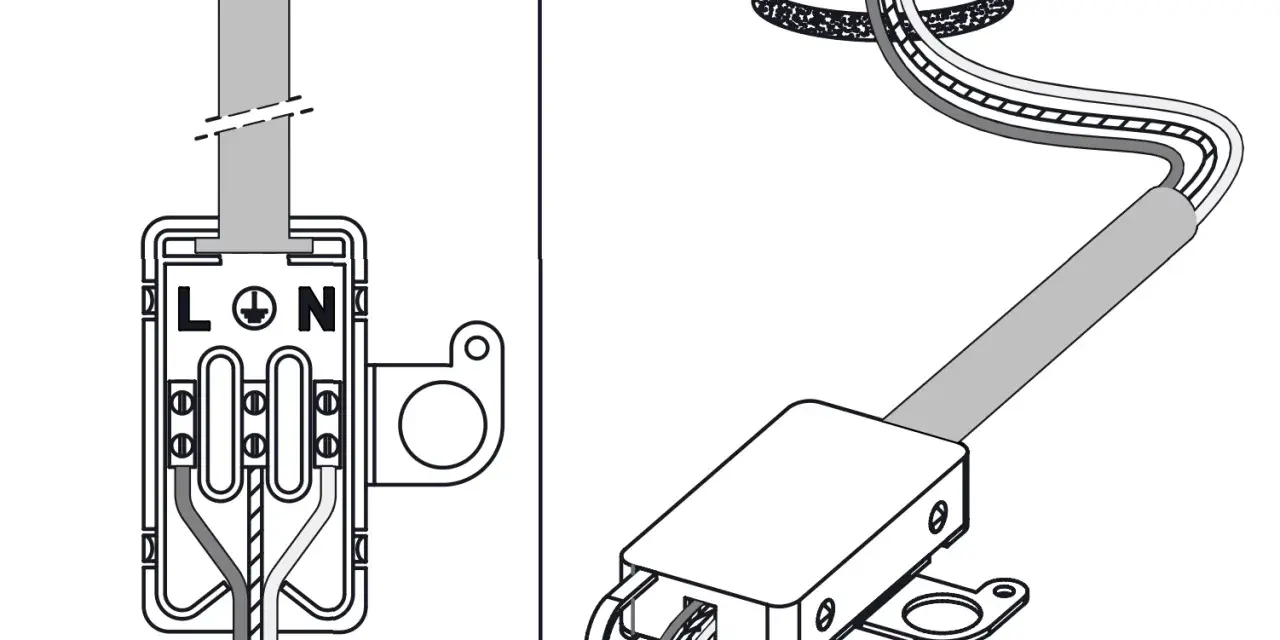

Jak odczytać trzy przewody z sufitu i nie pomylić L, N oraz PE

W domowej instalacji najczęściej spotykam układ, w którym z sufitu wychodzą trzy żyły: fazowa, neutralna i ochronna. W Polsce standardowo przewód fazowy ma kolor brązowy, czarny albo szary, przewód neutralny jest niebieski, a ochronny PE żółto-zielony. To dobra wskazówka, ale nie traktuję jej jak wyroczni, bo w starszych mieszkaniach kolory potrafią nie odpowiadać dzisiejszym standardom.

Jeżeli wisi tam starsza instalacja i kolory nie są oczywiste, nie zgaduję po samym wyglądzie przewodów. Wtedy używam testera, a w razie wątpliwości kończę pracę zanim zacznę cokolwiek łączyć. To drobna różnica w podejściu, ale dokładnie ona oddziela spokojny montaż od kłopotu z bezpiecznikiem albo porażeniem. Skoro wiemy już, co oznaczają przewody, przejdźmy do tego, jak przygotować sam montaż.

Co sprawdzam przed podłączeniem żyrandola

Ja zawsze zaczynam od dwóch rzeczy: odcięcia zasilania i sprawdzenia, czy faktycznie nie ma napięcia. Sam wyłącznik na ścianie nie wystarcza, bo ktoś może go przypadkowo przełączyć. Bezpieczniej jest wyłączyć odpowiedni obwód w rozdzielnicy i potwierdzić brak napięcia testerem dwubiegunowym albo przynajmniej porządnym próbnikiem.

• Stan przewodów - sprawdzam, czy izolacja nie jest sparciała, nadtopiona albo przecięta.
• Typ oprawy - oglądam, czy żyrandol ma zacisk PE, czy jest w klasie II i nie wymaga przewodu ochronnego.
• Długość żył - zostawiam tylko tyle gołej miedzi, ile trzeba do zacisku, zwykle około 8-10 mm.
• Mocowanie - upewniam się, że hak, wkręty albo uchwyt rzeczywiście utrzymają ciężar lampy.
• Narzędzia - przygotowuję śrubokręt, złączki, szczypce do ściągania izolacji i drabinę, która stoi stabilnie.

W praktyce wiele problemów nie wynika z samego schematu podłączenia, tylko z pośpiechu. Jeśli lampa ma metalową obudowę, PE jest szczególnie ważny, bo odpowiada za bezpieczeństwo, a nie za to, czy żyrandol w ogóle zaświeci. Gdy wszystko jest już sprawdzone, można przejść do właściwego łączenia żył.

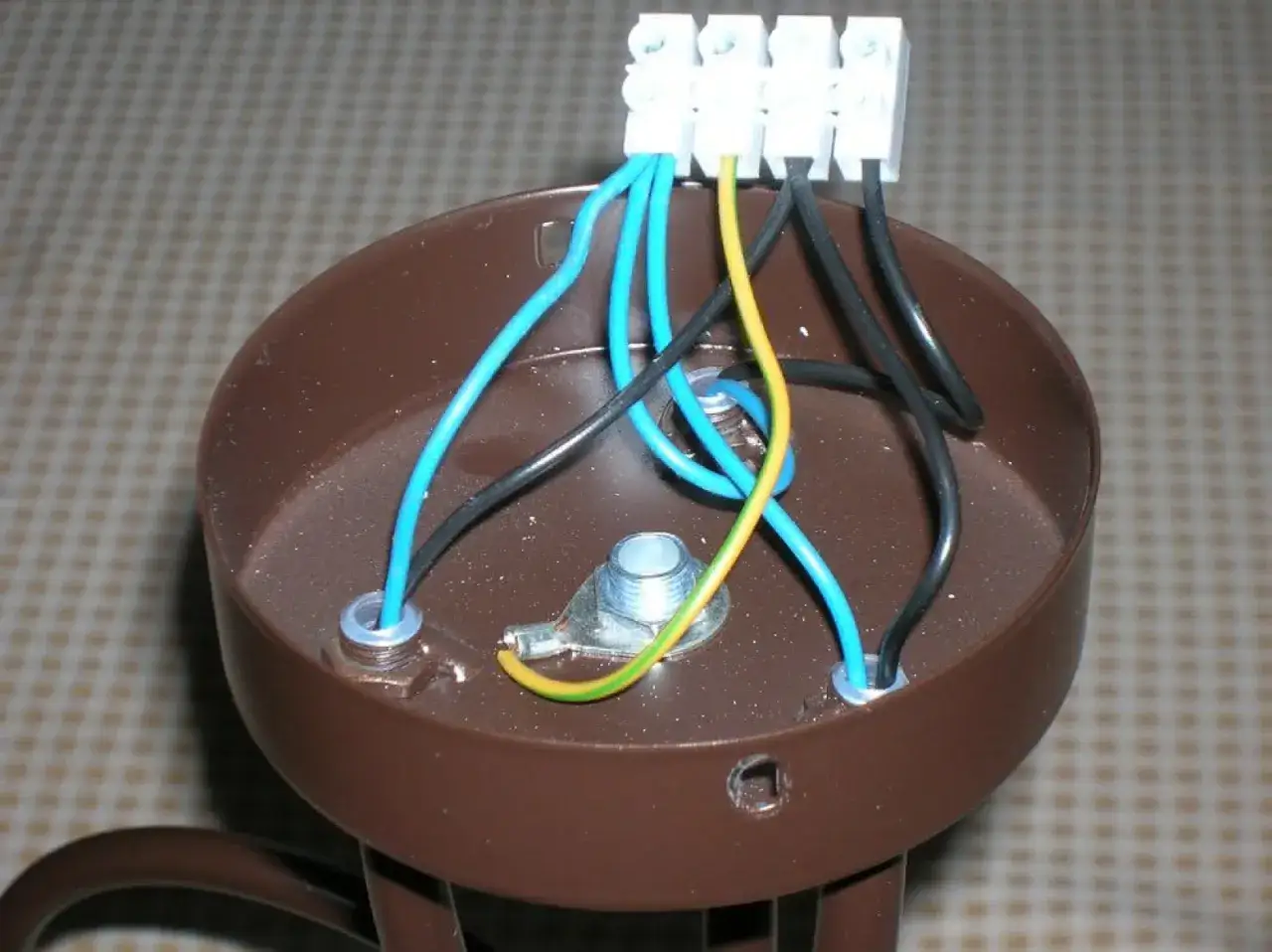

Jak podłączyć żyrandol krok po kroku

Przy standardowym montażu działam tak samo niezależnie od stylu lampy. Klasyczny model w stylu loftowym, delikatny żyrandol nad stołem czy bardziej dekoracyjna oprawa wymagają tego samego porządku pracy, bo elektryka nie wybacza improwizacji.

1. Wyłączam zasilanie w rozdzielnicy i upewniam się, że obwód jest martwy.
2. Odkrywam końcówki przewodów tylko na tyle, ile potrzeba do zacisku.
3. Łączę przewód fazowy z sufitu z fazowym przewodem lampy.
4. Łączę przewód neutralny z sufitu z neutralnym przewodem lampy.
5. Przewód ochronny podpinam do zacisku PE w oprawie, jeśli producent przewidział taki punkt.
6. Jeśli lampa nie ma zacisku ochronnego, przewód PE z sufitu zabezpieczam osobno w złączce i nie zostawiam go luźno.
7. Sprawdzam, czy żadna żyła nie wystaje poza złączkę i czy połączenia są sztywne.
8. Wieszam lub przykręcam oprawę do sufitu zgodnie z instrukcją producenta.
9. Włączam zasilanie i testuję światło przed ostatecznym uporządkowaniem maskownicy.

Jeśli wszystko działa, nie kończę jeszcze od razu. Po kilku minutach sprawdzam, czy kostka albo szybkozłączka się nie grzeje, a przewody nie wysuwają się przy lekkim poruszeniu lampą. To prosty test, który potrafi wychwycić luźne połączenie zanim zrobi się z niego większy problem. Są jednak sytuacje, w których sam układ przewodów w lampie nie pasuje do tego, co wychodzi z sufitu, i wtedy trzeba podejść do tematu ostrożniej.

Co zrobić, gdy lampa ma inny układ przewodów niż instalacja

Tu najczęściej pojawiają się pytania praktyczne. Sama liczba żarówek nie mówi jeszcze, ile przewodów ma mieć oprawa, bo producenci stosują różne rozwiązania wewnętrzne. Dlatego przy nietypowych przypadkach patrzę najpierw na schemat montażowy lampy, a dopiero później na kolory izolacji.

Warto też pamiętać o klasie ochronności oprawy. Jeśli żyrandol ma symbol podwójnego kwadratu, zwykle nie wymaga podłączenia PE. Jeśli ma metalową obudowę i zacisk ochronny, przewodu PE nie wolno ignorować. To właśnie ten szczegół najczęściej rozdziela bezpieczny montaż od zgadywania, które może skończyć się źle. Skoro wiesz już, jak czytać różne warianty, czas nazwać najczęstsze błędy, które widzę najczęściej.

Najczęstsze błędy, które psują montaż i bezpieczeństwo

Najgorsze pomyłki przy takich pracach są zaskakująco banalne. Nie wynikają z braku sprzętu, tylko z pośpiechu i zaufania do kolorów przewodów bardziej niż do pomiaru.

• Wyłączenie tylko włącznika na ścianie - to za mało, bo obwód nadal może być pod napięciem.
• Łączenie przewodów bez sprawdzenia - kolor pomaga, ale nie zastępuje testu napięcia.
• Zbyt długie odizolowanie żył - goła miedź wystająca z zacisku to prosty przepis na zwarcie.
• Luz w połączeniu - słabo dokręcona kostka powoduje migotanie światła i nagrzewanie miejsca styku.
• Ignorowanie PE - przy metalowej oprawie to błąd, którego nie warto bagatelizować.
• Za słabe mocowanie - nawet idealnie podłączony żyrandol nie powinien wisieć na przypadkowym haku.

Z mojego doświadczenia najwięcej problemów pojawia się dopiero po kilku dniach albo tygodniach, kiedy połączenie zaczyna się grzać, a nie od razu przestaje działać. Dlatego montaż trzeba sprawdzić nie tylko wzrokowo, ale też po krótkiej próbie działania. Jeśli coś budzi choćby małą wątpliwość, to nie jest moment na „dociąganie na siłę”, tylko na rozsądny krok w tył. I właśnie wtedy pojawia się pytanie, kiedy lepiej oddać pracę elektrykowi.

Kiedy lepiej wezwać elektryka zamiast robić to samemu

Samodzielny montaż ma sens wtedy, gdy instalacja jest czytelna, przewody są w dobrym stanie, a oprawa pasuje do istniejącego obwodu. W pozostałych sytuacjach oszczędność bywa pozorna, bo jedna pomyłka potrafi kosztować więcej niż wizyta fachowca.

• Nie masz pewnego testera napięcia albo nie wiesz, jak go użyć.
• Przewody są stare, kruche, aluminiowe lub mają niepewne oznaczenia.
• Żyrandol jest ciężki, duży albo wymaga niestandardowego mocowania.
• Po wyłączeniu bezpiecznika wciąż cokolwiek wskazuje napięcie.
• W obwodzie wyzwala się różnicówka albo bezpiecznik od razu po podłączeniu.
• Oprawa ma kilka sekcji świetlnych i nie chcesz zgadywać schematu.

W Polsce proste podłączenie lampy przez elektryka to zwykle wydatek rzędu około 80-200 zł za punkt, zależnie od miasta, wysokości sufitu i zakresu pracy. Jeśli trzeba coś przerobić w obwodzie, dołożyć osprzęt albo naprawić starą instalację, cena rośnie, ale nadal często jest to lepszy wybór niż ryzykowanie na własną rękę. Po fachowcu szczególnie warto sięgnąć wtedy, gdy remontujesz mieszkanie z niepewną instalacją albo montujesz lampę nad stołem, gdzie każdy detal od razu rzuca się w oczy. Został jeszcze jeden praktyczny etap, o którym wiele osób zapomina po samym zawieszeniu żyrandola.

Co jeszcze sprawdzam po montażu, żeby nie wracać do sufitu

Po pierwszym uruchomieniu obserwuję lampę przez kilka minut. Jeśli pojawia się migotanie, zapach nagrzanego plastiku, lekki trzask albo wyraźne grzanie rozety, wyłączam zasilanie i wracam do połączeń. Dobrą praktyką jest też ponowne dociągnięcie mocowań po kilkunastu minutach pracy i kontrola po 24 godzinach, zwłaszcza przy cięższych oprawach.

W dobrze wykonanym montażu żyrandol nie tylko świeci, ale też siedzi stabilnie, nie ma luzów w zaciskach i nie wymaga żadnych poprawek po kilku dniach. Taki efekt daje spokojna kolejność pracy: najpierw identyfikacja przewodów, potem bezpieczne odłączenie zasilania, a dopiero na końcu samo łączenie. Jeśli trzymasz się tej kolejności, podłączenie lampy z trzema przewodami przestaje być loterią, a staje się zwykłą, przewidywalną czynnością.
