Kolory żył, symbole na płaszczu i opisy przy zaciskach tworzą jeden system bezpieczeństwa, który w domu decyduje o tym, czy instalacja działa przewidywalnie i bez pomyłek. Dobrze odczytane oznaczenia przewodów elektrycznych pomagają szybko rozpoznać przewód ochronny, neutralny i fazowy, a przy remoncie chronią przed błędem, który potrafi kosztować więcej niż sam materiał. Poniżej rozkładam temat na proste zasady, praktyczne przykłady i typowe pułapki z instalacji domowych.
Najważniejsze zasady, które warto zapamiętać od razu
- Żółto-zielony oznacza przewód ochronny PE, niebieski zwykle neutralny N, a brązowy, czarny lub szary przewód fazowy L.
- Kolor pokazuje funkcję żyły, ale nie zastępuje pomiaru w starej lub przerabianej instalacji.
- Na płaszczu kabla szukaj informacji o typie, liczbie żył, przekroju i napięciu znamionowym.
- W domu najczęściej spotkasz przewody do oświetlenia, gniazd, urządzeń kuchennych oraz prowadzenia w rurkach lub peszlach.
- W starszych instalacjach może występować PEN albo nietypowa kolorystyka, więc nie wolno ufać wyłącznie barwie izolacji.
- Przed pracą zawsze potwierdź brak napięcia i oznacz żyły, jeśli instalacja była wcześniej modyfikowana.
Jak czytać kolory żył bez zgadywania
W nowoczesnej instalacji domowej kolor izolacji nie jest ozdobą, tylko skrótem informacyjnym. Ja traktuję go jak pierwszą wskazówkę, ale nie jedyną: mówi, którą żyłę wolno uznać za ochronną, neutralną albo fazową, natomiast nie daje prawa do domysłów, gdy instalacja była kiedyś przerabiana.
| Kolor żyły | Funkcja | Co to oznacza w praktyce |
|---|---|---|
| Żółto-zielony | PE | Przewód ochronny, czyli ten, który odpowiada za bezpieczeństwo przeciwporażeniowe. Nie powinien pełnić żadnej innej roli. |
| Niebieski | N | Przewód neutralny. W typowej instalacji domowej prowadzi tor powrotny prądu w obwodzie AC. |
| Brązowy, czarny, szary | L, L1, L2, L3 | Przewody fazowe. W jednofazie zwykle występuje jedna żyła L, a w trójfazie trzy różne fazy. |
| PEN | Ochronno-neutralny | Spotykany głównie w starszych układach. To miejsce, w którym kolor potrafi wprowadzić w błąd, więc potrzebne są pomiary i dobra identyfikacja. |
W praktyce najważniejsza zasada brzmi: żółto-zielonego nie używa się do niczego innego niż ochrona, a niebieski ma być zarezerwowany dla N. W nowych instalacjach to właśnie te dwie barwy dają największą czytelność, szczególnie przy gniazdach, lampach i połączeniach w puszkach. Sama kolorystyka jednak nie wystarcza, bo równie ważny jest zapis nadrukowany na kablu.
To prowadzi do drugiego poziomu identyfikacji, czyli opisów na płaszczu i samych żyłach.

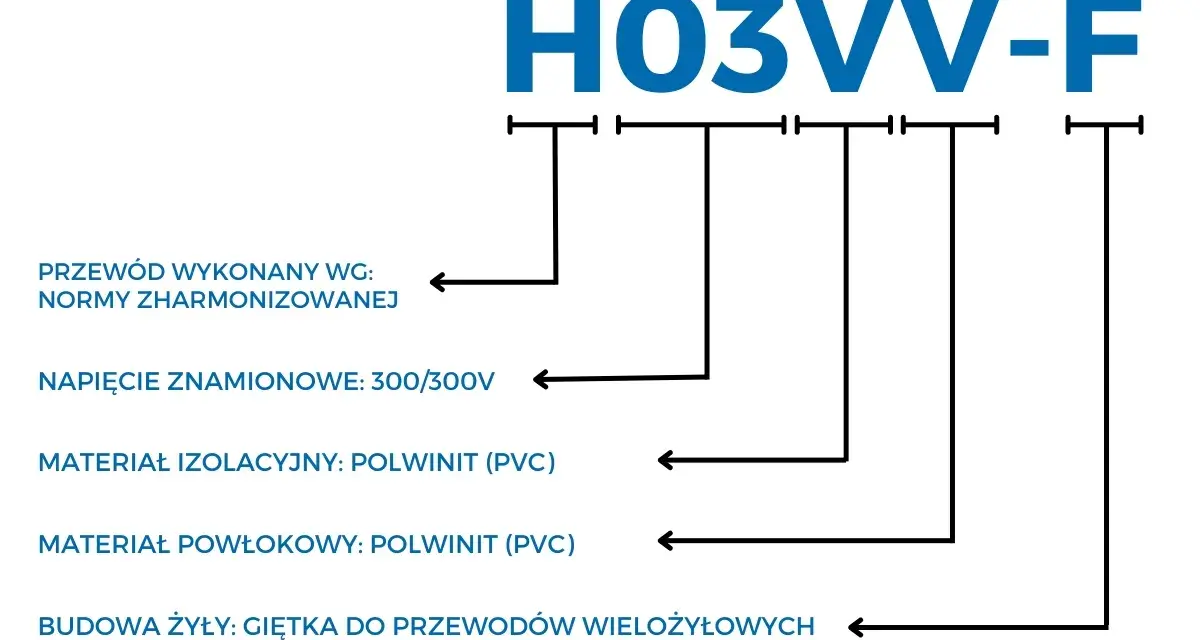

Co mówią napisy na kablu i dlaczego warto je czytać
Na kablu zwykle znajdziesz nie tylko kolor izolacji, ale też ciąg znaków, który mówi o konstrukcji przewodu, napięciu znamionowym i przeznaczeniu. Ten zapis bywa bardziej użyteczny niż sam wygląd zewnętrzny, bo pozwala odróżnić przewód do układania na stałe od przewodu do prowadzenia w rurce albo w osprzęcie.
| Przykładowe oznaczenie | Co z niego odczytasz | Dlaczego to ważne |
|---|---|---|
| YDYp 3x1,5 mm² | Płaski przewód instalacyjny z trzema żyłami o przekroju 1,5 mm² | Częsty wybór dla obwodów oświetleniowych w domu. Płaska forma ułatwia układanie pod tynkiem. |
| YDYp 3x2,5 mm² | Trzy żyły o większym przekroju | To popularny wariant dla gniazd wtyczkowych, gdzie obciążenie jest zwykle większe niż przy oświetleniu. |
| H07V-U | Przewód harmonizowany, 450/750 V, z izolacją PVC i żyłą jednodrutową | Przydaje się tam, gdzie przewód prowadzi się w rurkach, peszlach lub podobnych osłonach. |
| 3x1,5 mm² | Liczba żył i ich przekrój | To szybka informacja o budowie, ale sama w sobie nie mówi jeszcze wszystkiego o typie kabla. |
Najbardziej praktyczna rzecz, jakiej uczę się przy czytaniu takich oznaczeń, jest prosta: kolor mówi o funkcji żyły, a symbol o budowie całego przewodu. Te dwie warstwy trzeba czytać razem, bo dopiero wtedy wiesz, czy masz do czynienia z przewodem do instalacji stałej, do prowadzenia w rurce, czy z wyrobem przygotowanym pod konkretny rodzaj montażu. Właśnie dlatego same kolory nie wystarczą, gdy wchodzą w grę konkretne obwody domowe.
W mieszkaniu najłatwiej zobaczyć to na zwykłych, codziennych przykładach.
Które przewody najczęściej spotkasz w domu
W domowych instalacjach nie ma jednego uniwersalnego przewodu do wszystkiego. Inaczej wygląda obwód oświetlenia, inaczej gniazd, a jeszcze inaczej zasilanie urządzeń o większym poborze mocy. Z doświadczenia wiem, że to właśnie przy remoncie kuchni i łazienki pojawia się najwięcej pytań, bo tam liczba obwodów i zależność od obciążenia są najbardziej odczuwalne.
| Zastosowanie | Co najczęściej spotkasz | Na co patrzeć |
|---|---|---|
| Oświetlenie | Przewód 3-żyłowy, często 3x1,5 mm² | Liczy się poprawne rozpoznanie L, N i PE oraz porządek w puszce, zwłaszcza przy ściemniaczach i włącznikach schodowych. |
| Gniazda w pokojach i salonie | Przewód 3x2,5 mm² | Przekrój jest ważniejszy niż sam kolor, bo gniazda przenoszą większe obciążenie niż lampy. |
| Kuchnia i sprzęty stałe | Obwód dedykowany, często z większą liczbą żył | Tu dobór zależy od mocy urządzenia, sposobu podłączenia i projektu instalacji. |
| Prowadzenie w rurkach lub peszlach | H07V-U lub podobne przewody jednożyłowe | Ważny jest opis na przewodzie, bo sama barwa żyły nie mówi nic o jego dopuszczalnym zastosowaniu. |
| Starsze mieszkanie | Możliwy układ z PEN lub nietypowe kolory | Nie zakładaj z góry, że układ odpowiada dzisiejszym standardom. |
W praktyce największy błąd pojawia się wtedy, gdy ktoś dobiera przewód wyłącznie „po kolorze” albo myli funkcję żyły z przekrojem. Oświetlenie i gniazda mogą wyglądać podobnie po wyjęciu z puszki, ale ich rola w instalacji jest zupełnie inna. To właśnie dlatego przy remoncie najpierw rozumiem obwód, a dopiero potem patrzę na barwy.
Nie zawsze jednak da się zaufać temu, co widać na pierwszy rzut oka.
Kiedy kolor przestaje być wiarygodny
W starszych mieszkaniach, po prowizorycznych naprawach albo przy kilku etapach remontu kolor przestaje być pewnym przewodnikiem. Widziałem instalacje, w których ktoś oznaczył żyłę taśmą, zmienił kolor koszulką termokurczliwą albo po prostu zostawił połączenie w stanie „jak było”, bez żadnego porządku. W takiej sytuacji barwa izolacji staje się wskazówką, ale nie dowodem.
- W starszych instalacjach spotyka się układ, w którym przewód ochronno-neutralny PEN trzeba rozpoznawać ostrożnie, a nie po samym kolorze.
- Po amatorskich przeróbkach żyły mogą zostać użyte niezgodnie ze standardem, zwłaszcza jeśli ktoś „ratował się” tym, co akurat miał pod ręką.
- Uszkodzona izolacja albo miejscowe oznaczenia na końcach przewodu potrafią wyglądać przekonująco, ale nie muszą odpowiadać realnej funkcji żyły.
- W puszkach po kilku remontach bywają przewody z różnych okresów, więc jedna zasada kolorystyczna nie opisuje całego obwodu.
W takich warunkach najlepszym nawykiem jest prosta zasada: kolor traktuj jako pomoc, a funkcję potwierdzaj pomiarem. Dwubiegunowy próbnik napięcia albo multimetr dają więcej niż pamięć poprzedniego właściciela mieszkania. To ważne zwłaszcza wtedy, gdy instalacja ma być później zabudowana w ścianie i nie będzie już drugiej szansy na korektę.
Skoro kolor nie zawsze wystarcza, warto wiedzieć, jakie błędy najczęściej psują cały porządek w instalacji.
Najczęstsze błędy, które robią najwięcej szkód
Przy domowej elektryce powtarza się kilka pomyłek, które wyglądają niegroźnie, a później utrudniają serwis, zwiększają ryzyko porażenia albo prowadzą do niepotrzebnych przeróbek. Najgorsze jest to, że część z nich przez długi czas nie daje żadnego objawu, więc problem wychodzi dopiero przy kolejnym remoncie.
- Używanie niebieskiej żyły jako czegoś innego niż N, bo „tak było wygodniej”.
- Wykorzystywanie żółto-zielonej żyły do funkcji roboczej, mimo że ten kolor jest zarezerwowany dla ochrony.
- Łączenie przewodów tylko na podstawie koloru, bez sprawdzenia opisu i bez pomiaru.
- Mylenie przekroju z liczbą żył, czyli zakładanie, że 3x1,5 mm² i 3x2,5 mm² zachowują się tak samo.
- Zostawianie nieopisanych końcówek w puszce, co później utrudnia każdą naprawę.
- Uznawanie, że w starym mieszkaniu „pewnie wszystko działa tak samo jak w nowym”, choć układ i barwy mogą być zupełnie inne.
Ja w praktyce najbardziej cenię dwie rzeczy: zdjęcie wykonane przed rozłączeniem przewodów i własne oznaczenie żył po demontażu. Koszulkę termokurczliwą, marker kablowy albo nawet czytelny opis na etykiecie można potem odczytać w kilka sekund. To mały detal, ale przy kolejnej naprawie oszczędza godziny zgadywania.
Jeżeli chcesz zamknąć temat dobrze, wystarczy zapamiętać kilka rzeczy, które robią największą różnicę.
Co zapamiętać, zanim zamkniesz puszkę
Najbardziej praktyczna zasada brzmi: barwa, opis i pomiar powinny się zgadzać. Jeśli jeden z tych elementów budzi wątpliwości, nie warto udawać, że sprawa jest prosta, bo w elektryce proste założenia często kończą się niepotrzebnym ryzykiem. W nowych instalacjach trzymaj się standardowej kolorystyki i czytelnych opisów, a w starszych traktuj kolor tylko jako punkt wyjścia.
Jeśli remont obejmuje kuchnię, łazienkę albo całą instalację, dobrze jest od razu planować czytelne oznaczenia w puszkach, właściwe przekroje i osobne obwody tam, gdzie obciążenie będzie największe. W domu to nie jest detal techniczny dla samej techniki. To element porządku, który później ułatwia serwis, skraca czas napraw i daje zwyczajnie większy spokój na lata.
