Gruntowy wymiennik ciepła, w skrócie GWC, to rozwiązanie, które najbardziej docenia się nie na papierze, ale w codziennym odczuciu: mniej szarpanego nawiewu zimą, łagodniejsze powietrze latem i mniej przypadkowych kompromisów w aranżacji wnętrz. W domu liczy się nie tylko sama instalacja, ale też to, co po niej zostaje na ścianach i sufitach: kanały, zabudowy, kratki, anemostaty i dostęp serwisowy. W tym tekście pokazuję, jak to poukładać, kiedy taki układ ma sens i czego nie obiecywać sobie zbyt wcześnie.
Najważniejsze rzeczy do zapamiętania przed planowaniem instalacji
- Najlepsze efekty daje układ współpracujący z rekuperacją i dobrze ocieplonym domem.
- Na etapie ścian i sufitów trzeba zaplanować trasy kanałów, rewizje, anemostaty i ewentualny sufit podwieszany.
- W praktyce nie chodzi o spektakularne chłodzenie, tylko o stabilizowanie temperatury nawiewu i komfortu.
- Właściwy dobór typu instalacji zależy od działki, budżetu i tego, czy dom jest nowy, czy modernizowany.
- Najsłabszym punktem bywa nie sam wymiennik, lecz źle zaprojektowane przejścia przez przegrody i brak miejsca na serwis.
Jak ten układ poprawia komfort w domu

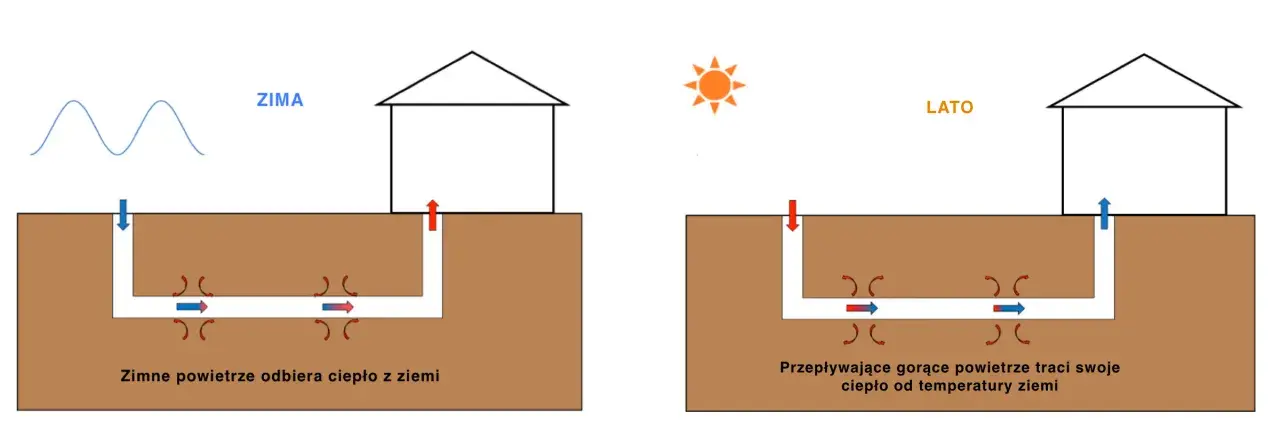

Ja patrzę na ten system przede wszystkim jak na bufor komfortu. Na głębokości około 1,5-2 metrów grunt ma dużo stabilniejszą temperaturę niż powietrze nad ziemią, więc można nim wstępnie podgrzać nawiew zimą i lekko schłodzić go latem. Efekt jest odczuwalny nie jako gwałtowna zmiana, tylko jako spokojniejsza, bardziej przewidywalna praca wentylacji.
To ważne rozróżnienie: taki układ nie robi z domu klimatyzacji. On po prostu sprawia, że powietrze trafiające do wnętrza jest mniej skrajne, a to już ma duży wpływ na odczucie przy ścianach, pod sufitem i w strefie wypoczynku. Najlepiej działa w domu szczelnym, z dobrą izolacją i sensownie zaprojektowaną wentylacją mechaniczną. Przy wentylacji grawitacyjnej albo w budynku z dużymi nieszczelnościami potencjał tego rozwiązania szybko się rozmywa, dlatego następny krok to sposób współpracy z rekuperacją.
Jak współpracuje z rekuperacją i kiedy warto użyć by-passu
W praktyce taki układ nie działa samodzielnie. Najczęściej jest wpięty przed centralę wentylacyjną i przygotowuje powietrze nawiewane, a dopiero rekuperator robi resztę pracy. W dobrze zaprojektowanym systemie powietrze jest kierowane przez wymiennik wtedy, gdy faktycznie daje to korzyść, a przy łagodnej pogodzie omija go przez obejście, czyli by-pass.
| Warunki | Co robi układ | Dlaczego to ma sens |
|---|---|---|
| Silny mróz | Kieruje powietrze przez odcinek gruntowy | Powietrze trafia do centrali mniej wychłodzone |
| Upał | Oddaje część ciepła do gruntu | Nawiew jest łagodniejszy i mniej duszny |
| Łagodna pogoda | Przełącza się na obejście | Nie trzeba niepotrzebnie temperować powietrza |
To ważne, bo wiele osób oczekuje od tego rozwiązania ciągłego chłodzenia albo dogrzewania. Tymczasem najlepsze efekty pojawiają się przy wyraźnej różnicy między temperaturą na zewnątrz a warunkami w gruncie. Gdy te różnice są małe, system ma po prostu nie pracować na siłę. I właśnie wtedy zaczyna się temat wnętrza: gdzie ukryć kanały, żeby instalacja nie zdominowała ścian i sufitów.
Jak schować kanały w ścianach i suficie
To jest ten moment, w którym projekt wnętrza spotyka się z techniką. Kanały wentylacyjne, przewody prowadzące do centrali i elementy rozdziału powietrza najlepiej zaplanować razem z układem ścian, oświetlenia i zabudów. W nowym domu zwykle robi się to w suficie podwieszanym albo w wąskim szachcie przy ścianie; w remoncie trzeba częściej iść na kompromis między wysokością pomieszczenia a estetyką.
Sufit podwieszany
To najczystsze rozwiązanie wizualnie, bo pozwala schować przewody i zostawić na widoku tylko anemostaty, czyli końcówki nawiewne lub wywiewne. W nowoczesnych wnętrzach działa to dobrze szczególnie wtedy, gdy sufit i tak ma pełnić dodatkową funkcję: maskować oświetlenie, przewody lub drobne różnice poziomów. Trzeba tylko uważać, żeby nie obniżyć pomieszczenia bardziej, niż to konieczne.
Wąski szacht przy ścianie
Gdy nie ma miejsca na pełną zabudowę, lepiej zrobić mały pion techniczny w narożu lub przy istniejącym kominie niż wciskać instalację w przypadkowe miejsce. Taki szacht da się wykończyć tak, by wyglądał jak element architektury, a nie awaryjna poprawka. Ja wolę to rozwiązanie od nerwowego przerabiania fragmentu stropu po fakcie.
Przeczytaj również: Lamele od podłogi do sufitu - Jak zamontować je bez błędów?
Co trzeba zostawić do serwisu
Najgorszy błąd to zabudować wszystko „na amen”. Filtry, przepustnice, rewizje i połączenia wymagają dostępu, bo po kilku sezonach zawsze przychodzi czas na przegląd, czyszczenie albo regulację. Jeśli instalacja ma służyć latami, wnętrze musi być nie tylko ładne, ale też rozbieralne tam, gdzie to naprawdę potrzebne.
Dobrze zaprojektowana zabudowa pozwala zachować porządek wizualny i jednocześnie nie ogranicza późniejszych poprawek. A gdy wiadomo już, jak poprowadzić przewody, można spokojnie przejść do wyboru wariantu, który ma sens na konkretnej działce i przy konkretnym budżecie.
Który wariant wybrać do nowego domu, a który do modernizacji
W nowym domu projektuję to razem z wentylacją i zabudową, bo wtedy kanały da się schować bez walki o centymetry. W modernizacji układ trzeba zwykle dopasować do tego, co już istnieje, więc większą rolę odgrywa prostota prowadzenia instalacji i minimalna ingerencja w ściany oraz sufity. W praktyce najczęściej spotykam trzy podejścia: rurowe, glikolowe i żwirowe lub płytowe.
| Wariant | Najmocniejsza strona | Na co uważać | Najlepsze zastosowanie |
|---|---|---|---|
| Rurowy | Prosta budowa i niższy koszt wejścia | Wymaga dobrego projektu, spadków i higieny wykonania | Nowy dom z rekuperacją, gdy można wszystko zaplanować od początku |
| Glikolowy | Większa elastyczność i łatwiejsze oddzielenie od powietrza | Wyższy koszt i bardziej złożony układ | Działka z ograniczeniami albo projekt, w którym liczy się sterowanie i bezpieczeństwo eksploatacji |
| Żwirowy lub płytowy | Dobre buforowanie i stabilna praca w odpowiednio przygotowanym gruncie | Wymaga miejsca i sensownego odwodnienia | Inwestycja od zera, gdy teren pozwala na roboty ziemne |
Jeśli mam wskazać najczęstszy błąd inwestora, to jest nim wybór rozwiązania pod sam koszt materiału, bez myślenia o działce i serwisie. Taniej dziś nie zawsze znaczy taniej przez 10 lat. To dobry moment, żeby przejść od wariantu do pieniędzy, bo właśnie one zwykle przesądzają o decyzji.
Ile to kosztuje i kiedy inwestycja się broni
Orientacyjne widełki w Polsce są dziś dość szerokie, ale do planowania budżetu można przyjąć mniej więcej: 8 000-15 000 zł dla prostszego układu rurowego, 15 000-30 000 zł dla glikolowego i od kilku tysięcy złotych przy prostych rozwiązaniach wykonywanych we własnym zakresie, jeśli inwestor naprawdę ma warunki i doświadczenie do takiej realizacji. Do tego dochodzą roboty ziemne, podłączenie do centrali, automatyka i ewentualne poprawki po stronie zabudowy.
| Element budżetu | Co zwykle podnosi cenę |
|---|---|
| Sam układ | Rodzaj wymiennika i ilość materiału |
| Roboty ziemne | Warunki gruntu, głębokość, dojazd sprzętu |
| Podłączenie do wentylacji | Długość kanałów, automatyka, przepustnice |
| Zabudowa we wnętrzu | Sufit podwieszany, szacht, wykończenie |
Często mówi się o zwrocie po 5-8 latach, ale ja traktuję to jako orientacyjne widełki, a nie obietnicę. Wszystko zależy od klimatu, intensywności użytkowania wentylacji, jakości izolacji i tego, czy układ rzeczywiście pracuje wtedy, kiedy powinien. W praktyce inwestycja broni się najlepiej tam, gdzie dom jest szczelny, komfort termiczny ma znaczenie na co dzień, a cała instalacja została policzona, a nie tylko „dopisane” ją do projektu. To prowadzi już prosto do pytania o błędy, które najłatwiej psują cały efekt.
Najczęstsze błędy, które psują efekt
- Projektowanie po fakcie - instalacja wchodzi do domu dopiero wtedy, gdy ściany są już zamknięte, a sufit gotowy. To kończy się kompromisami, których można było uniknąć.
- Brak miejsca na serwis - rewizje, filtry i przepustnice muszą być dostępne, inaczej każda regulacja zamienia się w kucie i poprawki.
- Zła współpraca z automatyką - bez obejścia albo logicznego sterowania układ potrafi pracować wtedy, gdy nie daje realnej korzyści.
- Ignorowanie kondensatu i wilgoci - jeśli odprowadzenie skroplin, spadki lub separacja od gruntu są zrobione byle jak, rośnie ryzyko zabrudzeń i problemów eksploatacyjnych.
- Próba oszczędzania na każdym odcinku - cienkie zabudowy, zbyt ciasne przejścia i przypadkowe łuki kanałów robią więcej szkody niż pozorna oszczędność.
- Mylenie bufora z klimatyzacją - układ ma poprawiać nawiew, a nie robić gwałtowne chłodzenie całego domu.
Najuczciwsza ocena jest taka: sama idea jest dobra, ale działa tylko wtedy, gdy projekt, wykonanie i wykończenie grają do jednej bramki. Gdy to już mamy poukładane, zostaje ostatni praktyczny etap, czyli lista rzeczy do sprawdzenia przed zakryciem ścian i sufitu.
Co sprawdzam przed zamknięciem ścian i zabudową sufitu
Zanim zamknę zabudowę, zawsze przechodzę przez kilka punktów, bo późniejsze poprawki są drogie i mało eleganckie:
- trasy kanałów i pionów bez kolizji z konstrukcją, oświetleniem i elektryką,
- miejsce na czerpnię, przepustnicę i sterowanie,
- dostęp do filtrów oraz punktów rewizyjnych,
- ustalone położenie anemostatów względem mebli, lamp i zasłon,
- odprowadzenie skroplin i sensowną ochronę przed zawilgoceniem,
- takie zabudowy, które nie obniżą niepotrzebnie całego wnętrza.
Jeśli dopniesz te rzeczy na etapie projektu, instalacja pozostanie dyskretna, wygodna w serwisie i spójna z aranżacją. Właśnie tak lubię patrzeć na ten temat: nie jak na osobny gadżet techniczny, ale jak na element wnętrza, który ma poprawiać codzienny komfort i nie przeszkadzać w życiu.
