Dobrze zaplanowany fundament pod bramę przesuwną decyduje o tym, czy skrzydło będzie jeździło lekko przez lata, czy po pierwszej zimie zacznie haczyć i wymagać regulacji. W praktyce liczą się trzy rzeczy: typ bramy, głębokość posadowienia i precyzja kotwienia. Poniżej pokazuję, jak dobrać wymiary, czego nie pomijać przy betonowaniu i gdzie najłatwiej popełnić kosztowny błąd.
Najważniejsze rzeczy, które trzeba ustalić przed betonowaniem
- Brama samonośna i na szynie wymagają innego układu podstawy, więc najpierw trzeba wybrać konstrukcję.
- W Polsce głębokość posadowienia zwykle mieści się w przedziale 80-140 cm, zależnie od regionu i gruntu.
- Bezpiecznym wyborem materiałowym jest beton klasy C20/25 lub B25 oraz zbrojenie z prętów stalowych 10-12 mm.
- Wózki, słupki i kotwy muszą być ustawione zgodnie z rysunkiem producenta, a nie „na oko”.
- Przepusty pod przewody do napędu i osprzętu najlepiej przewidzieć jeszcze przed zalaniem betonu.
- Największe szkody robią błędy, których nie widać od razu: zbyt płytkie posadowienie, brak osi i zły poziom.
Najpierw wybierz konstrukcję bramy, bo od niej zależy cała podstawa

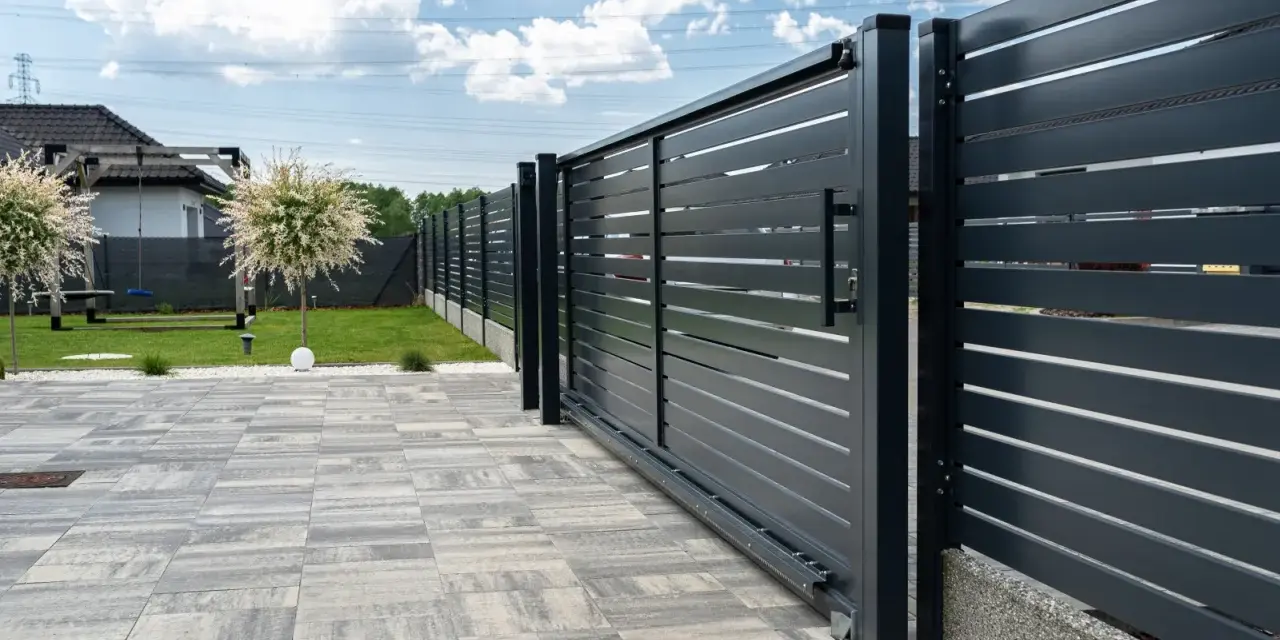

Ja zaczynam od decyzji o typie bramy, bo to ona wyznacza geometrię wykopu, ilość betonu i sposób montażu osprzętu. Brama samonośna pracuje kilka centymetrów nad gruntem, ma przeciwwagę i wózki zamocowane na fundamencie, a brama na szynie toczy się po torze osadzonym w betonie na poziomie terenu. To nie jest drobna różnica techniczna, tylko dwie zupełnie inne logiki budowy.
W praktyce oznacza to również inną eksploatację. Samonośna lepiej znosi śnieg, błoto i piach, bo nie ma kontaktu z podłożem, ale potrzebuje więcej miejsca wzdłuż ogrodzenia. Szynowa zajmuje mniej przestrzeni i bywa tańsza na starcie, za to wymaga regularnego czyszczenia toru i precyzyjnego wypoziomowania. Jeśli podjazd jest narażony na zaspy, liście albo piasek z drogi, ja zwykle skłaniałbym się ku rozwiązaniu samonośnemu.
| Cecha | Brama samonośna | Brama na szynie |
|---|---|---|
| Jak pracuje | Porusza się kilka centymetrów nad gruntem na wózkach jezdnych | Toczy się po stalowej szynie osadzonej w fundamencie |
| Wymagania fundamentu | Masywna podstawa pod wózki i słupy, z miejscem na przeciwwagę | Ciągły, bardzo równy fundament liniowy pod tor jezdny |
| Zimowa eksploatacja | Mniej wrażliwa na lód i śnieg | Trzeba dbać o czystość szyny i odwodnienie |
| Kiedy ma sens | Gdy liczy się trwałość i wygoda użytkowania | Gdy ogranicza cię budżet albo masz mało miejsca wzdłuż ogrodzenia |
Gdy typ konstrukcji jest już jasny, można przejść do wymiarów i tego, co naprawdę trzeba wykopać, a nie tylko „mniej więcej przygotować”.
Jak dobrać wymiary i głębokość, żeby nie walczyć z mrozem
Przy wymiarowaniu patrzę przede wszystkim na przeciwwagę, masę skrzydła i lokalną strefę przemarzania. Dla wielu gotowych systemów spotyka się stopę fundamentową o szerokości około 50 cm i głębokości 80-100 cm, ale to traktuję jako punkt wyjścia, nie dogmat. Bezpieczniej jest zejść poniżej lokalnej głębokości przemarzania, która w Polsce zwykle mieści się w przedziale od 0,8 m do 1,4 m, zależnie od regionu.
W przypadku bramy samonośnej długość podstawy pod wózkami najczęściej wynosi długość przeciwwagi powiększoną o 20-30 cm. Sama przeciwwaga zwykle zajmuje 30-40% długości skrzydła, więc przy świetle wjazdu 4 m całe skrzydło może mieć około 5,5-5,8 m. To ważne, bo wielu inwestorów patrzy tylko na światło przejazdu, a potem okazuje się, że brakuje miejsca na prawidłowe cofnięcie skrzydła.
| Parametr | Praktyczny zakres | Co sprawdzić przed wykopem |
|---|---|---|
| Długość stopy pod wózkami | Długość przeciwwagi + 20-30 cm | Rysunek techniczny konkretnej bramy |
| Szerokość | Około 50 cm | Masa bramy i nośność gruntu |
| Głębokość | 80-100 cm jako minimum robocze, docelowo poniżej lokalnej strefy przemarzania | Region, poziom wody gruntowej, rodzaj gruntu |
| Beton | C20/25 lub B25 | Nie schodź niżej przy bramie z automatyką i cięższym skrzydłem |
Jeżeli grunt jest gliniasty, nasypowy albo wyraźnie wilgotny, nie oszczędzałbym na głębokości i szerokości. To właśnie na takich działkach najłatwiej o późniejsze osiadanie, a w przypadku samonośnej każda drobna zmiana poziomu natychmiast odbija się na pracy wózków. Następny krok to już czysta praktyka wykonawcza, czyli wykop, szalunek i betonowanie.
Jak wykonać fundament krok po kroku
Najlepszy efekt daje spokojna kolejność prac, bez improwizacji w dniu zalewania betonu. Ja zawsze zaczynam od wyznaczenia osi bramy i miejsca pracy słupków, bo później to właśnie ta linia decyduje o płynnym domykaniu skrzydła. W tym samym momencie warto też ustalić położenie napędu, fotokomórek i przewodów, jeśli automat ma pojawić się teraz albo dopiero za kilka miesięcy.
- Wyznacz oś otwierania i zamykania oraz zaznacz miejsce na słupki i wózki.
- Sprawdź spadki terenu, poziom nawierzchni i odległość od ogrodzenia, żeby brama miała pełny zakres ruchu.
- Wykop fundament do założonej głębokości, a dno oczyść i zagęść.
- Ustaw szalunek, zbrojenie i przepusty na przewody, jeśli planujesz napęd lub osprzęt elektryczny.
- Zalej całość betonem, wyrównaj górną powierzchnię i dokładnie wypoziomuj punkty montażowe.
- Zabezpiecz świeży beton przed zbyt szybkim wysychaniem, deszczem i mrozem.
- Montuj wózki, słupki i samo skrzydło dopiero po związaniu betonu, a nie nazajutrz „na próbę”.
Przy dobrze zrobionym fundamencie widać od razu, czy wszystko się zgadza: punkty mocowań są w jednej linii, wózki pracują bez oporu, a skrzydło porusza się równo i bez szarpania. Pełną wytrzymałość beton osiąga dopiero po około 28 dniach, więc jeśli inwestor chce przyspieszyć montaż, trzeba przynajmniej zachować rozsądek i nie obciążać konstrukcji za wcześnie. To właśnie dokładność na tym etapie decyduje o tym, czy brama będzie później tylko działać, czy działać dobrze.
Zbrojenie, kotwy i przepusty to detale, które robią największą różnicę
W praktyce największą różnicę robią rzeczy, których nie widać po zasypaniu wykopu. Dla takiej konstrukcji stosuje się najczęściej zbrojenie z prętów 10-12 mm, połączonych w stabilną belkę zbrojeniową lub klatkę. Chodzi o to, żeby beton nie pracował jak krucha bryła, tylko jako układ, który rozprasza naprężenia i mniej pęka przy zmianach temperatury oraz niewielkim osiadaniu gruntu.
| Element | Co przyjąć | Dlaczego to ważne |
|---|---|---|
| Zbrojenie | Pręty stalowe 10-12 mm połączone w sztywną konstrukcję | Ogranicza rysy i poprawia odporność na osiadanie |
| Kotwy | Kotwy chemiczne dobrane do rysunku producenta, zwykle M12-M16 | Umożliwiają precyzyjny montaż wózków i słupków |
| Wysokość wyjścia kotew | Około 45-50 mm ponad beton, jeśli system tego wymaga | Pozwala na montaż bez podkładek przypadkowego typu i bez kombinowania z dystansami |
| Przepusty pod przewody | Peszel lub rura osłonowa pod automatykę, fotokomórki i ewentualne oświetlenie | Chroni przed późniejszym kuciem betonu |
Jeśli montujesz wersję samonośną, bardzo pilnuj współliniowości wózków i poziomu ich osadzenia. Nawet kilka milimetrów różnicy potrafi sprawić, że skrzydło zacznie pracować głośniej, a rolki szybciej się zużyją. W bramie na szynie z kolei trzeba zadbać o spadek i odpływ wody, bo stojąca wilgoć i brud to najkrótsza droga do korozji oraz blokowania toru. To prowadzi wprost do błędów, które najczęściej wychodzą dopiero po uruchomieniu.
Najczęstsze błędy, które wychodzą dopiero po pierwszej zimie
W tym temacie najdroższe są pomyłki pozornie małe. Dobrze to widać po inwestycjach, gdzie wszystko wygląda poprawnie do momentu pierwszego mrozu albo większych opadów. Wtedy okazuje się, że fundament jest zbyt płytki, kotwy nie zgadzają się z dokumentacją albo brama nie ma dość miejsca na pełne otwarcie.
- Zbyt płytkie posadowienie, przez co mróz zaczyna podnosić fundament i rozstrajać pracę bramy.
- Brak miejsca na przeciwwagę, przez co skrzydło nie może otworzyć się do końca.
- Niedokładne wypoziomowanie wózków lub szyny, co powoduje hałas i przyspieszone zużycie elementów ruchomych.
- Brak spadku lub odwodnienia w bramie na szynie, przez co woda stoi w torze i zamarza.
- Wylanie betonu bez przepustów na przewody, co później kończy się kuciem gotowej stopy.
- Montaż skrzydła przed pełnym związaniem betonu, gdy konstrukcja jeszcze minimalnie pracuje.
Ja zawsze traktuję te błędy jako sygnał, że ktoś próbował oszczędzić na planowaniu, a nie na materiale. To złudna oszczędność, bo naprawa źle wykonanego fundamentu jest trudniejsza i zwykle dużo droższa niż zrobienie wszystkiego poprawnie od początku. Kiedy projekt jest już domknięty, zostaje pytanie o koszty i o to, kiedy sensownie zlecić robotę komuś z doświadczeniem.
Ile to kosztuje i kiedy lepiej oddać pracę ekipie
Przy prostym fundamencie pod bramę przesuwną sam materiał zwykle mieści się w kilku setkach do około 1200 zł, zależnie od ilości betonu, stali i tego, czy trzeba robić szalunek na trudnym gruncie. Z robocizną typowy budżet dla domu jednorodzinnego najczęściej zamyka się mniej więcej w przedziale 1500-3000 zł, ale przy słabszym podłożu, większej głębokości albo dodatkowym przygotowaniu pod automatykę koszt może wzrosnąć wyraźnie.| Co podnosi koszt | Dlaczego |
|---|---|
| Większa głębokość | Potrzeba więcej betonu, zbrojenia i pracy ziemnej |
| Słaby lub mokry grunt | Często trzeba pogłębić, poszerzyć albo lepiej zagęścić podłoże |
| Napęd i osprzęt elektryczny | Dochodzi przygotowanie przepustów i dokładniejszy montaż |
| Trudny dojazd lub wywóz urobku | Rośnie czas pracy i liczba dodatkowych czynności |
Ja oddałbym to ekipie przede wszystkim wtedy, gdy działka ma spadek, grunt jest gliniasty albo planujesz ciężką bramę z automatyką od pierwszego dnia. Samodzielne wykonanie ma sens przy prostym terenie i wtedy, gdy potrafisz naprawdę dokładnie wyznaczyć osie oraz poziomy. Jeśli choć jeden z tych warunków nie jest spełniony, lepiej kupić spokój razem z fachowym montażem niż później walczyć z poprawkami.
Co sprawdzić przed montażem, żeby nie poprawiać betonu po zimie
- Czy oś bramy zgadza się z planem ogrodzenia i nie wymusza skrzywienia toru ruchu.
- Czy wszystkie punkty kotwienia pasują do rysunku producenta, a nie tylko „mniej więcej” do siebie.
- Czy przewidziano miejsce na napęd, fotokomórki i ewentualne zasilanie awaryjne.
- Czy brama ma pełny zakres otwarcia bez zahaczania o słupek, ogrodzenie albo nawierzchnię.
- Czy grunt wokół fundamentu odprowadza wodę, zamiast kierować ją prosto pod konstrukcję.
Jeśli te punkty zgadzają się jeszcze przed zalaniem betonu, późniejszy montaż idzie już spokojnie i bez improwizacji. Gdy któryś parametr się nie spina, poprawiam projekt na tym etapie, bo po związaniu betonu każda korekta kosztuje wielokrotnie więcej niż dodatkowa godzina planowania.
