W praktyce ten stalowy profil przydaje się tam, gdzie liczą się sztywność, powtarzalność wymiarów i sensowna masa. W tym tekście wyjaśniam, czym jest ceownik, jak czytać jego parametry, jakie są podstawowe warianty i kiedy lepiej postawić na inny przekrój. Zwracam też uwagę na rzeczy, które najłatwiej przeoczyć przy zakupie: nośność, ochronę antykorozyjną, sposób łączenia i realne warunki pracy.
Najważniejsze informacje o profilach kanałowych
- Otwarty przekrój w kształcie U lub C dobrze pracuje na zginanie, ale słabiej znosi skręcanie niż profil zamknięty.
- W lekkich konstrukcjach zwykle wystarcza wariant zimnogięty, a w nośnych lepiej sprawdza się profil gorącowalcowany.
- Najczęściej spotykane rodziny to UPN i UPE, różniące się geometrią i zachowaniem pod obciążeniem.
- Przy wyborze liczą się nie tylko wymiary, ale też masa 1 m, gatunek stali i zabezpieczenie przed korozją.
- Do zastosowań zewnętrznych warto od razu planować ocynk, malowanie albo inny trwały system ochrony.
Jak zbudowany jest profil kanałowy i co z tego wynika

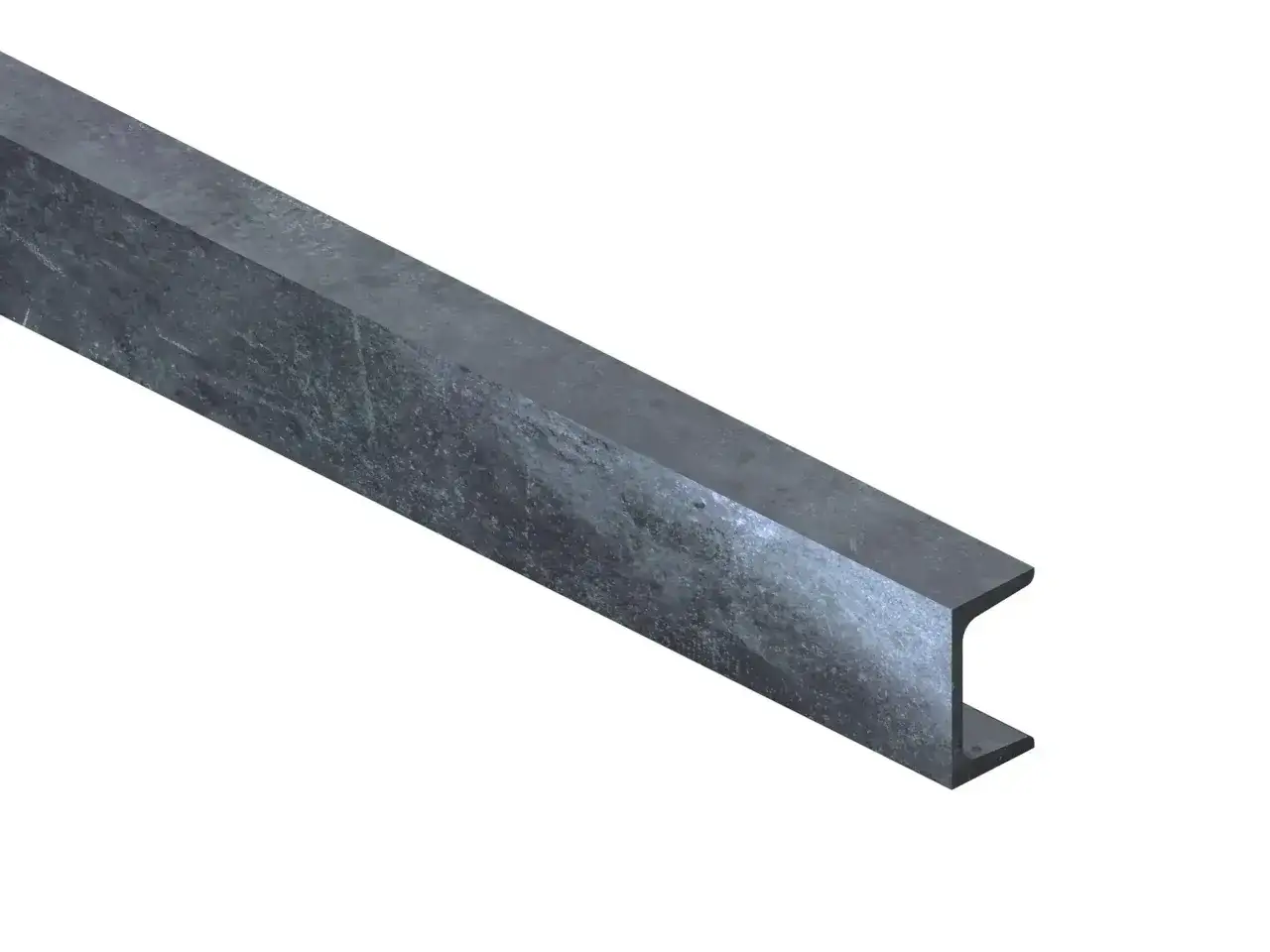

Profil kanałowy ma otwarty przekrój w kształcie litery U lub C. Jego pionowa część to środnik, a boczne ramiona to półki; właśnie ten układ sprawia, że materiał dobrze przenosi obciążenia zginające, ale gorzej radzi sobie ze skręcaniem niż profil zamknięty. W praktyce oznacza to, że świetnie nadaje się na belki pomocnicze, ramy, wsporniki i elementy wzmacniające, natomiast przy konstrukcjach mocno obciążanych na boki trzeba go liczyć ostrożniej.
To ważne również z estetycznego punktu widzenia. W projektach domowych i loftowych taki przekrój wygląda lekko, technicznie i nowocześnie, ale jego otwarta geometria wymaga starannego wykończenia krawędzi oraz przemyślenia, czy element będzie widoczny, czy ukryty w zabudowie. I właśnie dlatego warto najpierw rozróżnić rodzaje wykonania, zamiast kupować „stalowy kształtownik” w ciemno.
Rodzaje, które najczęściej spotkasz
W handlu i na budowie najczęściej spotykam dwa podziały: według sposobu produkcji oraz według geometrii przekroju. To nie jest detal techniczny dla inżynierów z nadmiarem czasu, tylko realna różnica w nośności, masie, cenie i wygodzie montażu.
| Wariant | Jak powstaje | Co daje | Na co uważać | Kiedy wybieram |
|---|---|---|---|---|
| Zimnogięty | Gięcie blachy stalowej na zimno | Lekki, dokładny wymiarowo, wygodny w prostych realizacjach | Gorszy przy dużych obciążeniach i intensywnym skręcaniu | Regały, stelaże, zabudowy, lekkie ramy |
| Gorącowalcowany | Walcowanie w wysokiej temperaturze | Duża sztywność i wytrzymałość mechaniczna | Większa masa i zwykle wyższy koszt | Konstrukcje nośne, hale, większe ramy |
| UPN | Przekrój z zaokrąglonymi narożami | Sprawdzony standard, szeroka dostępność | Nie zawsze najbardziej korzystny układ obciążeń | Gdy projekt już przewiduje ten przekrój |
| UPE | Szerszy, bardziej „płaski” profil | Dobra praca konstrukcyjna i wygodny rozkład obciążeń | Trzeba pilnować zgodności wymiarów z projektem | Gdy liczy się sztywność przy rozsądnej masie |
W praktyce profile UPE spotyka się w zakresie mniej więcej od 80 do 400 mm, a lekkie elementy zimnogięte bywają oferowane w rozmiarach około 20 x 20 mm do 120 x 50 mm przy grubości 2-4 mm. Z kolei długości handlowe najczęściej mieszczą się w przedziale 6-15,1 m, choć wiele hurtowni tnie materiał na wymiar. Jeśli kupuję element konstrukcyjny, sprawdzam też zgodność z normami EN 10365 i EN 10279 oraz gatunek stali, najczęściej S235JR, S275JR lub S355J2. To nie jest ozdobnik w karcie produktu, tylko informacja o tym, jak profil ma pracować pod obciążeniem.
Wniosek jest prosty: ten sam wygląd nie oznacza tej samej pracy w konstrukcji. Dlatego kolejny krok to dopasowanie wymiaru i materiału do konkretnego zadania, a nie tylko do ogólnego wrażenia „wygląda solidnie”.
Jak dobrać wymiar i gatunek stali do projektu
Najpierw pytam o trzy rzeczy: jakie obciążenie ma przenieść element, jak daleko jest podparty i w jakim środowisku będzie pracował. Dopiero potem patrzę na wysokość przekroju, grubość ścianki i masę. To właśnie masa często zdradza, czy mam do czynienia z lekkim profilem pomocniczym, czy z elementem, który ma wziąć na siebie znacznie więcej.
| Oznaczenie | Masa orientacyjna 1 m | Co to znaczy w praktyce |
|---|---|---|
| C40 | ok. 2,75 kg | Rozwiązanie lekkie, dobre do mniejszych konstrukcji i zabudów |
| C80 | ok. 8,64 kg | Już wyraźnie solidniejszy profil, sensowny w mocniejszych ramach |
| C120 | ok. 13,4 kg | Wchodzi do gry tam, gdzie potrzebna jest większa sztywność |
| C160 | ok. 18,8 kg | Wariant dla bardziej wymagających zastosowań konstrukcyjnych |
Im wyższa masa, tym zwykle większa nośność i większy koszt materiału oraz transportu. Właśnie dlatego nie lubię zasady „wezmę najgrubszy, to będzie bezpieczniej”, bo często kończy się to przewymiarowaniem, cięższym montażem i wyższym rachunkiem bez realnej korzyści. W stali konstrukcyjnej najczęściej wybieram między S235JR, S275JR i S355J2, pamiętając, że wyższa klasa nie zastępuje obliczeń, tylko daje inny punkt wyjścia dla projektanta.
Jeśli profil ma pracować na zewnątrz, od razu zakładam ochronę przed korozją. Stal czarna bez zabezpieczenia szybko pokaże ślady rdzy, zwłaszcza po cięciu i spawaniu, więc w praktyce trzeba przewidzieć ocynk, malowanie albo przynajmniej dobrze zaplanowany system powłokowy. To naturalnie prowadzi do pytania, gdzie taki profil faktycznie daje najlepszy efekt użytkowy.
Gdzie taki profil sprawdza się w domu, garażu i ogrodzie
W projektach domowych lubię go za to, że potrafi łączyć funkcję techniczną z estetyką. Nie jest dekoracją samą w sobie, ale w odpowiednio zaprojektowanej przestrzeni może stać się częścią stylu loftowego, warsztatowego albo nowoczesnego tarasu.
- Regały i stelaże - dobre rozwiązanie do garażu, spiżarni albo pralni, jeśli konstrukcja ma być sztywna i odporna na dociążenie.
- Ramy mebli loftowych - sprawdzają się przy stołach, konsolach i półkach, ale wymagają starannego wykończenia krawędzi.
- Pergole i zadaszenia - tu profil daje porządną bazę konstrukcyjną, o ile został dobrany pod obciążenie śniegiem i wiatrem.
- Bramy, furtki i prowadnice - otwarty przekrój ułatwia montaż okuć i elementów jezdnych.
- Podkonstrukcje pod podesty i antresole - przydaje się tam, gdzie liczy się sztywność ramy i przewidywalne przenoszenie sił.
Największy sens widzę wtedy, gdy materiał pracuje w miejscu widocznym, ale nie jest wystawiony na bezpośrednie działanie wody bez zabezpieczenia. Wtedy open-section wygląda lekko i nowocześnie, a jednocześnie robi robotę konstrukcyjną. Jeśli jednak ma stać na zewnątrz przez lata, bez ocynku lub solidnego malowania szybko traci urok i funkcję.
Takie zastosowania brzmią prosto, ale to właśnie tu najłatwiej o pomyłkę przy zakupie i montażu. Następna sekcja porządkuje błędy, które widuję najczęściej.
Na co uważać przy zakupie i montażu
- Nie kupuj po samym wymiarze „na oko” - dwa elementy o podobnej wysokości mogą mieć zupełnie inną grubość ścianki i masę, a więc inne zachowanie pod obciążeniem.
- Nie ignoruj skręcania - otwarty profil dobrze pracuje na zginanie, ale przy skręcaniu łatwo go przeciążyć; czasem lepszy będzie przekrój zamknięty albo dodatkowe wzmocnienia.
- Nie zakładaj, że stal czarna nadaje się wszędzie - w wilgoci, na tarasie czy przy bramie bez ochrony antykorozyjnej problem wróci bardzo szybko.
- Nie zapominaj o spawach i cięciach - każde naruszenie powłoki zabezpieczającej trzeba później odtworzyć, inaczej rdza zaczyna pracę dokładnie tam, gdzie materiał został osłabiony.
- Nie pomijaj sposobu łączenia - element przeznaczony do skręcania ma inne wymagania niż profil przygotowany pod spawanie i to naprawdę widać po końcowym efekcie.
W praktyce najwięcej problemów robi nie sam materiał, tylko zbyt optymistyczne założenie, że „grubsze = lepsze”. Czasem lepszy efekt daje dobrze dobrany lżejszy profil, poprawne podparcie i sensowna ochrona powierzchni niż masywna stal kupiona bez projektu. I to prowadzi do ostatniej rzeczy, którą uważam za najważniejszą przy takim zakupie.
Jak rozsądny dobór profilu ogranicza koszty i poprawki
Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby prosta: najpierw warunki pracy, dopiero potem cena. W lekkich zabudowach i meblach warsztatowych zwykle wystarczy wariant zimnogięty, a w elementach nośnych rozsądniej od razu rozważyć profil walcowany, zgodny z projektem i przewidziany do obciążeń, które naprawdę wystąpią. To oszczędza nie tylko pieniądze, ale też czas na przeróbki, poprawki i dodatkowe zabezpieczenia.
Jeśli zamawiasz większą ilość, dobrze jest od razu podać długość cięcia, gatunek stali, planowane środowisko pracy i sposób łączenia. Taka precyzja zwykle skraca drogę do trafnej wyceny i ogranicza ryzyko, że gotowy element okaże się za ciężki, za słaby albo po prostu trudny do montażu. Dobry ceownik to nie ten najgrubszy, tylko ten dobrany do obciążenia, sposobu połączenia i miejsca pracy.
